螺纹止回阀产品规范 Product Specification
产品规范
Product
Specification
设计规范
Design Spec
结构长度
Face to Face
连接法兰
Flange End
试验与检验
Test & Check
压力-温度
Pressure-Temp
产品标识
Marking
供货规范
Supply
GB/T 12236
GB/T 12235
GB/T 12221
JB/T 79
JB/T 9092
GB/T 9131
GB/T 12220
JB/T 7928
螺纹止回阀主要零部件材料 Main Part Material
APIRT VALVE
序号
零件名称
材质
1
阀体
不锈钢CF8M/CF8
2
阀盖
不锈钢CF8M/CF8
3
摇杆插销
不锈钢316/304
4
阀瓣
不锈钢CF8M/CF8
5
螺塞
不锈钢316/304
6
螺塞垫片
聚四氟乙烯PTFE
APIRT VALVE
螺纹止回阀主要外形和连接尺寸Main External And Connection
主要连接尺寸及重量
SIZE
1/2″
3/4″
1″
11/4″
11/2″
2″
21/2″
A
15
20
25
32
40
50
65
H
42
51
60
67
75
81
93
L
65
80
90
105
120
140
180
螺纹止回阀属性
H14W内螺纹旋启式止回阀是由我厂硅溶胶精密铸造阀体。引进国外先进加工的工艺，结构合理、造型美观。阀座采用弹性密封结构，启闭轻松密封可靠。用来防止管路中的介质倒流。适用介质为：水、油品、蒸汽、酸性介质等。
工作原理：
内螺纹旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。已被广泛应用于化工、冶金、制药等多个领域。
产品特点：
★螺纹止回阀采用的标准：
本阀门在使用过程中，介质按图示箭头方向流动。
【不锈钢内螺纹立式止回阀】售后服务
◆产品售后服务:不锈钢旋启式螺纹止回阀产品名称与型号
② 不锈钢旋启式螺纹止回阀口径
③ 不锈钢旋启式螺纹止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定瑞通阀门公司 不锈钢旋启式螺纹止回阀型号，请按 不锈钢旋启式螺纹止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的瑞通阀门公司专家为您审核把关。
感谢您访问我们的温州瑞通阀门官方网站【http://www.zjrtfm.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
联系人：朱华锋 联系电话：15888732537
QQ：17215426 邮箱：17215426@qq.com
1、结构简单、体积小、重量轻。
2、流道通畅、流体阻力小，阀瓣在很小的压差下就能完全打开。
3、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
4、多种螺纹类型：G·NPT.BSPT.BSP DIN259/2999可供选择。
1，当介质按规定方向流动时，阀瓣受介质力的作用，被开启介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
2，阀体及阀瓣的密封面采用不锈钢堆焊。
3，本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定
09
19
2019

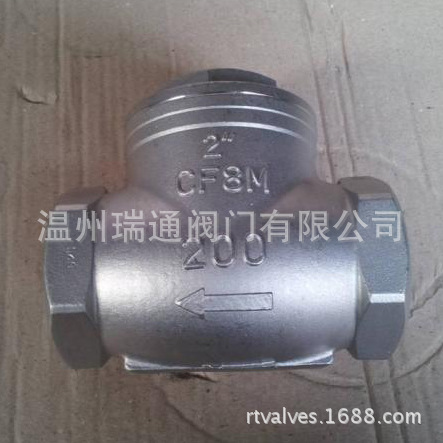

H14W-1000WOG旋启式不锈钢螺纹止回阀 旋启式止回阀 丝扣止回阀
来源:[温州瑞通阀门有限公司]
联系人：朱先生
手机：15888732537
电话：0577-85888060
传真：0577-88688270
QQ：1878980160
Email：1878980160@qq.com
地址：浙江省温州市温州市温州市龙湾区永中街道建中南街215-221号
品牌：温州瑞通阀门有限公司
价格：120.00
元/件
供应地：浙江省温州市
产品型号：H14W-1000WOG
