MPAW-24多功能管道焊接中心
型号规格
MPAW-24,适用管径Ф60-630mm，弯头≤Ф426mm；订制Φ□□□-□□□□mm
设备用途
该多功能管道焊接中心主要用于各个行业的管道的自动焊接，相比其他管道自动焊机既适合于管子-管件对接焊缝焊接，又可对平焊法兰的插接式角焊缝实现双枪同步自动焊接；同时焊接工位前后无遮挡，布置料架后可方便工件滚进、滚出，上下料无需借助行吊。
工件形式
焊接工艺
上 枪 焊
下 枪 焊
□ 气保（GMAW)
□ 氩弧(TIG/热丝TIG)
□ 氩弧+气保（TIG/热丝TIG+GMAW)
□ 气保（GMAW)
焊接质量
u 对接焊缝打底焊接可实现单面焊双面成型及焊缝余高控制；
u 对接焊缝满足射线检测或超声波检测，Ⅰ级或Ⅱ级焊缝合格率98%以上；
u 满足冲击、拉伸、弯曲等力学性能检验要求
u 角焊满足焊角高度及承压试验要求。
如欲详细了解该款机型请来电来函垂询宁波百华
管道自动打底、填充、盖面一体机
型号：PAWBM-24
型号说明：24型适用管径Φ60(168)-630mm,其他规格可订制
A型为双枪配置，TIG焊打底，气保焊或埋弧焊填充盖面
B型为单枪配置，气保焊打底、填充、盖面
用途：
适用于各个行业直管与直管、直管与锥形管、直管与法兰、直管与弯头
直管与三通等的自动打底、填充、盖面。
技术性能：
1、 满足射线检测Ⅱ级焊缝合格率98%以上及力学性能检验要求；
2、 可实现单面焊双面成型及焊缝余高控制；
3、 横臂具有轴向电动移动功能，方便上管时焊缝位置放置偏差的自动调节；
4、 上料后可以对工件自动压紧，同时确保焊枪与焊缝的间距；
5、 摆动器为进口产品，采用封闭式机构，铝合金材料，由步进电机+
滚珠丝杆+直线导轨等组成；
6、 具有焊枪自动微调功能，有效纠正焊缝跑偏及管子椭圆度问题；
7、 电气控制系统采用第三代产品，以PLC控制为核心，通过人机界面设定及显示。
技术参数：
适用材质
碳钢、合金钢、不锈钢、低温钢等
适用坡口型式
I、V、U、双V型等
适用壁厚
3-60mm
弯头直径≥DN300壁厚≥20mm时需配重
适用长度
直管≥400mm
焊接效率
TIG：80-120寸/天；CO2/MAG：200-300寸/天
SAW：250-350寸/天
05
12
2022

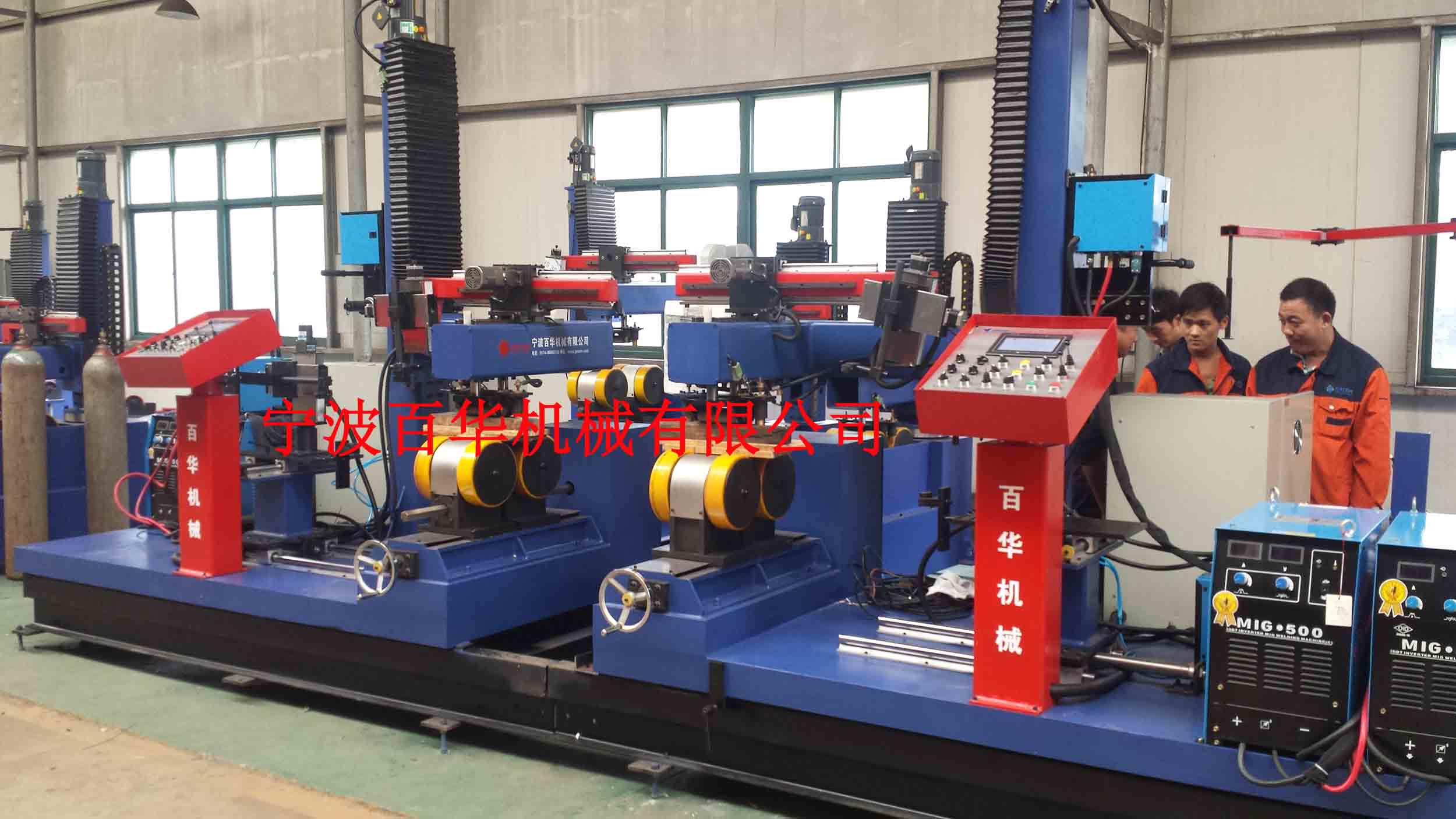

多功能管道自动焊机-0021 工艺管道自动焊 压力管道自动焊
来源:[宁波百华机械有限公司]
联系人：连先生
手机：13738817018
电话：0574-86662960
传真：0574-86283350
QQ：2205043447
Email：sales@prcem.com
地址：浙江省宁波市宁波市宁波市镇海区镇骆东路
品牌：百华数控
价格：面议
元/
供应地：浙江省宁波市
产品型号：MAPW
