山东省管链输送机

                山东德诚机械管链输送机型号齐全

一、概述
TCS系列管链式输送机是输送粉状、小颗粒状及小块状等散状物料的连续输送设备，在密闭管道内，以链片为传动构件带动物料沿管道运动。当水平输送时，物料颗粒受到链片在运动方向的推力。当料层间的内摩擦力大于物料与管壁的外摩擦力时，物料就随链片向前运动，形成稳定的料流；当垂直输送时，管内物料颗粒受链片向上推力，因为下部给料阻止上部物料下滑，产生了横向侧压力，所以增强了物料的内摩擦力，当物料间的内摩擦力大于物料与管内壁外摩擦力及物料自重时，物料就随链片向上输送，形成连续料流。
物料自重时，物料就随链片向上输送，形成连续料流。

技术参数
型号电机功率(KW)输送能力(M3/H)转 速(r/min)
TCS1000.4-40.45--86-30
TCS1251-5.52-116-30
TCS1502-7.53-168-30
TCS2003-155-306-20
TCS3005-228-456-20

管链式输送机是输送粉状、小颗粒状及小块状等散状物料的连续输送设备，在密闭管道内，以链片为传动构件带动物料沿管道运动。当水平输送时，物料颗粒受到链片在运动方向的推力。当料层间的内摩擦力大于物料与管壁的外摩擦力时，物料就随链片向前运动，形成稳定的料流；当垂直输送时，管内物料颗粒受链片向上推力，因为下部给料阻止上部物料下滑，产生了横向侧压力，所以增强了物料的内摩擦力，当物料间的内摩擦力大于物料与管内壁外摩擦力及物料自重时，物料就随链片向上输送，形成连续料流。

管链输送系统的优势
1结构紧凑，占用空间小，可以三维改变输送方向。
2出口不必设置除尘器。在输送物料时可充装气体。
3物料沿着管子平滑输送，物料破损少，缓慢的弯道输送使很少的物料颗粒产生碎屑。
4能耗最低--运行成本最经济，整套系统只有一个电机来带动。
5不会产生系统堵塞--适合输送多种形态的物料。

零部件的材料选用
1. 驱动轮、被动轮箱体，管道，法兰等全部选用304。该材料是化纤设备常用材料，完全可以满足使用要求。
2. 驱动轴、被动轴选用2Cr13。
3. 链轮选用301。
4. 链条选用301。（固溶处理）

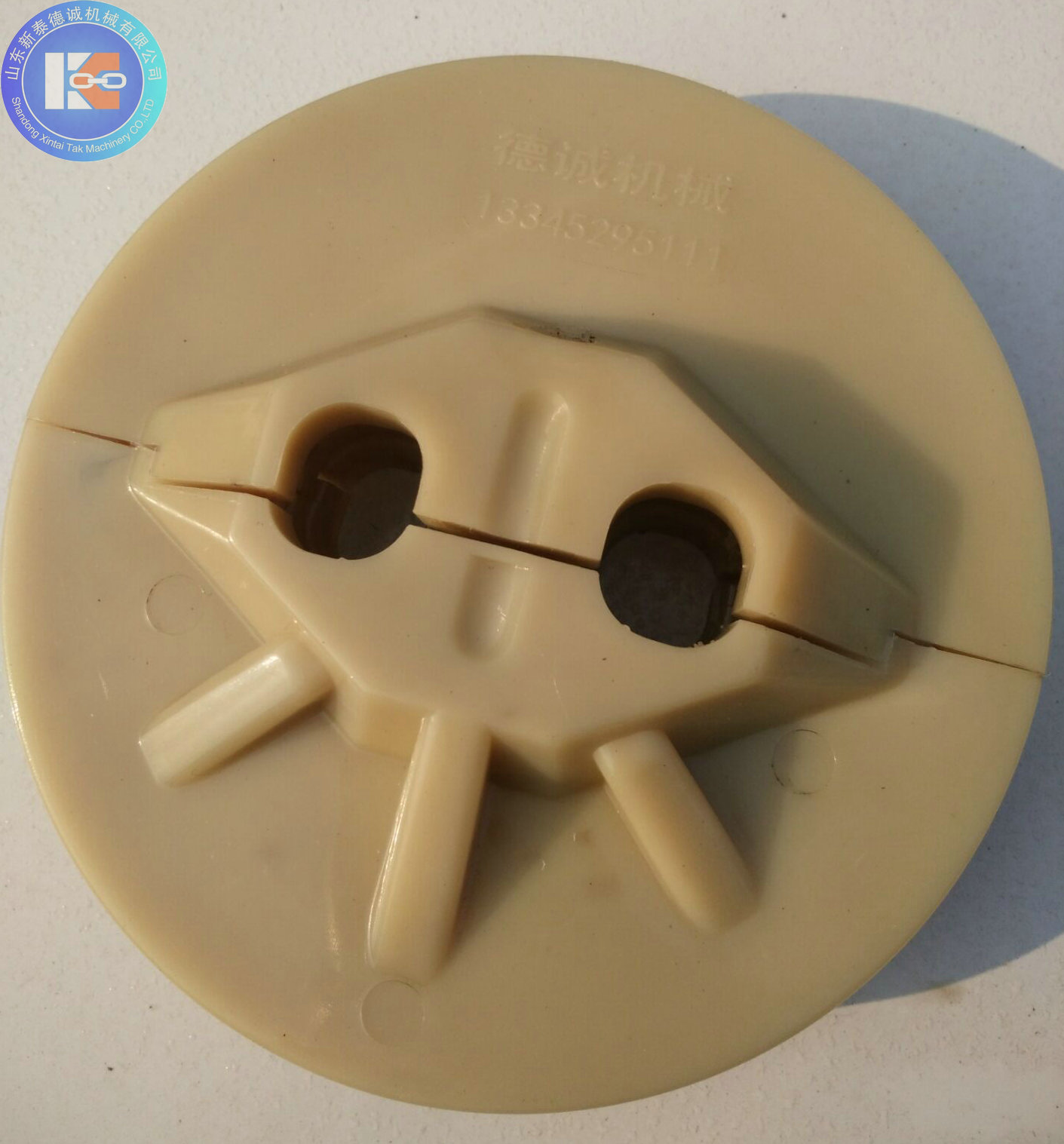

5. 料板（俗称刮板）采用聚氨脂，耐磨性极好，对原料（PTA）无污
染。同时也可降低用户的生产成本。
6. 链式输送机成套控制采用PLC、变频器、过流保护、日料仓料位连锁、故障报警等控制方式

管链送料机系列 管链送料系统 Tcca 系列 ( 环保，低能耗 ) 原料粉尘不飞扬，作业环境清洁，安全性高，管路不杂乱，不受任何地形、角度与高度影响。原料不会塞车，输送能力大 * 输送能力 0.4-300m3/h * 输送距离 : 水平 60m; 垂直 30m * 功率： 0.2-11KW 管链送送料系统的应用领域 精细化工 : 颜料 ,染料,涂料,炭黑,钛白粉,氧化铁,陶瓷粉,重钙, 轻钙,膨润土,分子筛,高岭土,硅胶粉,活性炭等 农药矿石 : 尿素 ,氯化铵,碳酸氢铵,苏打粉,固体农药,钨粉,农药助剂,铜精矿粉,煤粉,磷矿粉,氧化铝粉等 建筑材料 : 水泥 ,陶土,黄沙,石英沙,粘土粉,硅石,石灰石粉,白云石粉,木屑粉,玻璃纤维,二氧化硅,滑石粉等 食品工业 : 面粉 ,淀粉,谷物,奶粉,食品添加剂等
