一.  型号说明：

液下渣浆泵 100RV-SP SPR

100--泵吐出口直径（毫米）

RV--立式托架

SP--液下渣浆泵

SPR液下渣浆泵结构与SP液下渣浆泵的区别仅仅在于浸人渣浆的零部件外表均衬有耐腐蚀的橡胶，衬有橡胶的零件包括轴、泵体、叶轮、护板和滤网，浸入液下部分的联接螺栓均带有橡胶保护套，传动部分零件和SP型泵完全一样。

       SP液下渣浆泵的泵体、叶轮的护板均用耐磨材料制造。轴承体的泵端采用双列圆锥滚子轴承，驱动端采用单列圆柱滚子轴承，能承受泵的轴向负荷。轴承体上安装有电机座或电机支架，可以采用直联传动或三角皮带传动。泵应浸入渣浆池内工作，泵体吸入口带有滤网，可防止大颗粒进人泵内。

　　 例如： 40PV—SP（SPR）

　　　　　 40—泵吐出口直径（毫米）

　　　　　 PV—立式托架

　　　　　 SP—液下渣浆泵

　　　　　 SPR—衬胶液下渣浆泵

用途和特点：

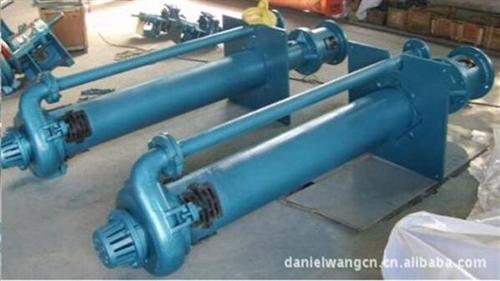

　　 SP和SPR型泵为立式离心渣浆泵，浸入液下，用于输送磨蚀性、粗颗粒、高浓度渣浆。不需要任何轴封和轴封水，在吸入量不足的工况下也能正常工作。

　　 SP型泵泵体为耐磨金属，叶轮采用耐磨金属或橡胶。适用输送腐蚀性渣浆。

液下渣浆泵为单级、单吸悬臂式结构，用轴承座，支承座，联接管连接泵的水力部件，液体由出液管部件排出，泵的叶轮为半开式叶轮，在叶轮叶片进口延伸处设有搅拌叶片，该泵主要特点是在液下部位的泵轴，有足够的刚度，叶轮，泵壳之间不设轴承，不采用轴封，可以输送含有较大浓度固定颗粒的介质。泵插入液下的长度在800-2000之间，如果需要可以配带吸入管。轴封采用较大泵插入液体中运行，不设轴封，传动由立式电动机安装在电机支承和支承座上，用联轴器与泵相连。
