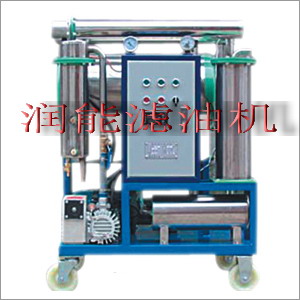

ZJB系列单极高效真空滤油机（属电力工业部定型产品）
一、用途与功能
广泛用于电力行业及大型工矿企业对220KV以下输变电设备绝缘油的净化处理（真空注油），也可用于液压油、润滑油净化处理。它能高效地去除油中的水分、气体和杂质微粒，提高绝缘强度和油品质量，保证电气设备的安全运行，并具体对电气设备热油循环干燥和真空注油、真空抽气等功能。
二、保证达到性能指标
绝缘油初始值为    经本机净化后
耐电压≥15KV    ≥65KV
含水量≤50PPm    ≤5-10PPm
含气量≤12%    ≤0.2%
三、主要性能指标
工作真空度
(pa)    极限真空度
（pa）    工作压力
Mpa    过滤精度(um)    工作噪音(dB)    连续工作时间（H）    无故障工作时间（H）    工作温度
  （°c）
    ≤300        ≤50        ≤0.5      1--5      ≤65        150    ＞4500    0-100可调
四、ZJB系列单级高效真空滤油机技术规格表
指标名称    单位    ZJB-5    ZJB-8    ZJB-15    ZJB-20    ZJB-30    ZJB-50    ZJB-75    ZJB-100    ZJB-125      ZJB-150    ZJB-200
额定流量    L/H    300    600    900    1200    2000    3000    4500    6000    7500    9000    12000
总
功率    KW    4    6    10    15    26    35    55    70    85    100    115
  电        源    220v                                                    380v×3/50HZ
管
径    进    mm    25    25    25    32    32    32    44    44    44    50    50
    出    mm    16    16    16    25    25    25    32    32    32    44    44
外形尺寸    长    mm    800    900    1000    1000    1200    1300    1300    1400    1400    1500    1600
    宽    mm    400    600    700    700    800    850    900    1000    1100    1200    1200
    高    mm    750    800    1000    1100    1200    1300    1300    1500    1700    1800    1900
整机
质量    kg    60    100    150    200    270    350    500    700    900    1100    1200
