液下渣浆泵是立式单级单吸悬臂式离心泵结构，叶轮为半开式叶轮，在叶轮吸入边延伸处设有搅拌叶片。主要用于环保、市政工程、火力发电厂、煤气焦化厂、炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、印染等行业抽吸浓液、稠油、油渣、污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥，以及含有泥砂渣物的流体和有腐蚀性液体。

主要用于环保、市政工程、火力发电厂、煤气焦化厂、炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、印染等行业抽吸浓液、稠油、油渣、污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥，以及含有泥砂渣物的流体和有腐蚀性液体。

液下渣浆泵 运行

　　1、液下渣浆泵启运前应展开泵进口阀，关闭泵出口阀。而后启动泵，泵启动后再慢慢开动泵出口阀，泵出口阀开大小与快慢，应以泵不振动和电机不超额定电流来掌握。

　　2、串联用泵启动，亦遵循上述方法。开启一级泵后，即可将末级泵出口阀门找开一点(开大小以一级泵电机电流为额定电流1/4为宜)，而后即可相继启动二级三级直到末级泵，串联泵全部启动后，即可逐渐开大末级泵出口阀门，阀门开大小快慢，应以泵不振动和任一级泵电机都不超额定电流来掌握。

　　3、液下渣浆泵主要以输送流量为目，运行系统中要装上流量表（计），以随时观察流量是否符合要求；装有旋流器管路系统、冲渣系统、压滤脱水系统中还要求管路出口处有一定压力。这种系统中还应装上压力表以观察压力是否符合要求。

　　4、液下渣浆泵运行中除流量、压力外，还要观察电机不要超过电机额定电流。随时监视油封、轴承等是否发生导常现象，泵是否发生抽空或溢池等，并随时处理。

 装配与拆卸　　SP型液下泵装配顺序

　　（1）将轴承分别装在轴承盒和轴承座上。

　　（2）将毛毡圈装在轴承端盖甲、丙和轴承盒上。

　　（3）将轴承端盖乙、丙装在轴承座上并用螺栓紧固。

　　（4）将装好轴承的轴承盒穿在轴上，拧上圆螺母，并将轴承端盖甲紧固在轴承盒上。

　　（5）将轴装入轴承座，用螺栓固定，拧上调整螺钉，并将轴承安装在支承座上，将挡水圈套在下部轴承处的适当位置。

　　（6）将联接管固定在轴承座上，并在联接管下部装上泵盖，在轴下部装上叶轮并拧紧，依次装上泵体前盖，并螺栓固定，用轴承盒处的调整螺钉调整叶轮与前盖间的间隙，（控制在1--1.5mm内）调好后用螺母，螺栓紧固。

　　（7）电机支承安装在轴承座上用螺栓紧固，在轴的上端装联轴器部件，并将电机联轴器用紧固螺钉紧固在电机轴头上，将电机装在电机支承上，并用螺栓，螺母紧固。

　　（8）从泵的出品顺序将石棉垫，出液弯头、出液管件装上，并固定在支承座上。

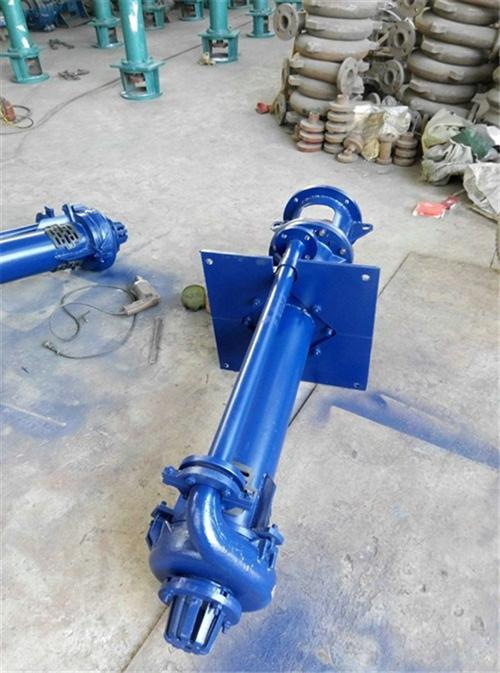

SP液下渣浆泵为立式离心渣浆泵，浸入液下，用于输送磨蚀高浓度渣浆。不需要任何轴封和轴封水，在吸入量不足的工况下也能正常工作。

SP型泵过流部件由耐磨金属制成。

SPR型泵浸入液下的零部件均带橡胶外衬，适用于输送无棱角的磨蚀性渣浆。

根据渣浆池液面的高低，可选择不同长度的泵传动轴或吸入管。

采用多种速度和多种变型方式，使得泵在良好工况下运行，使用寿命长，运行效益高，能满足多类恶劣的输送条件。

工作条件：

主要适用于输送腐蚀性、粗颗粒、高浓度渣浆。广泛地应用于冶金、矿山、煤炭、电力、建材、环保等部门。

结构安装型式：

SP型泵是立式离心渣浆泵，泵入口垂直向下，出口在泵的另一侧垂直向上。泵主要由下滤纲、泵体、叶轮、轴、护板、支架等零件组成，泵上部有轴承支承；泵安装在液下，不要任何轴封，过流部件采用耐磨材料。

该型泵的传动型式为BD和DC两种，即皮带传动和直联传动。浸入液下的深度在标准尺寸范围内可根据用户的实际需要而定。

从泵吸入口方向看为逆时针旋转。

SP液下渣浆泵的结构特点 编辑本段 　　1.采用立式悬臂式、单泵壳结构。

2.双吸、半开式叶轮设计，采用硬质合金或橡胶叶轮。

3.筒式轴承组件，选用高容量轴承设计，轴承采用脂润滑。

4.可调节叶轮与护板之间的间隙，保证泵的正常运行。

5.无需任何轴封。

6.泵与驱动机可选用直联传动、三角带传动。

7.RVS型采用橡胶过流部件、与浆液接触的部件衬胶，适应较强的腐蚀性工况。

SP液下渣浆泵的优点 编辑本段 　　易损件寿命长；过流粒径大；维护方便；运行费用低；可靠性高；
