三相电动执行器定位器FC11R智能控制模块

FC系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统，体
积小巧，可选择安装在电动执行器的接线盒内或以DIN  导轨方式固定在外，能直接接
收工业仪表或计算机等输出的4~20mA  或0-10V  信号(其它输入信号类型可在出厂前定
制)。对内部有电位器反馈的各种电动执行器阀门、装置等，进行精确定位操作。
能对电动执行器的转角（或位移）进行自由标定，同时输出执行器转角位置（或
位移）反馈转换信号4~20mA  或0-10V。并能精确设定执行器转角位置的下限限位值
和上限限位值。
可根据现场实际情况，对定位精度、温度监测、中断信号（输入控制信号断开）
处理、电机堵转处理等功能进行应用配置。
该系列电动阀门智能定位器采用独特的软硬件设计，用户能轻松一键恢复出厂设
定，从而使所有设置都还原。可包含4-20mA  /  0-10  V  1-5V  /  0-100V  输入输出等各种
工业信号。信号精度能真正做到0.1%，且具有较好的温度系数，在环境温度变化10
℃时，输入信号仅误差0.05%，输出信号误差0.15%。系统在-45——65  度环境，工作
可靠性非常高。

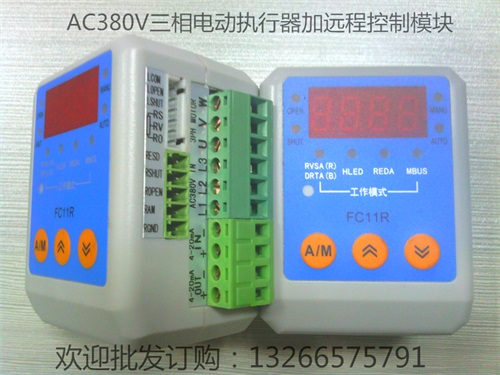

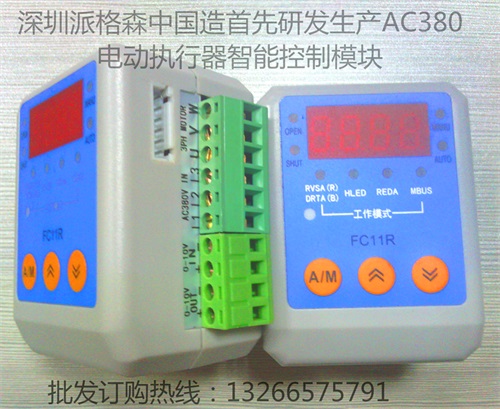

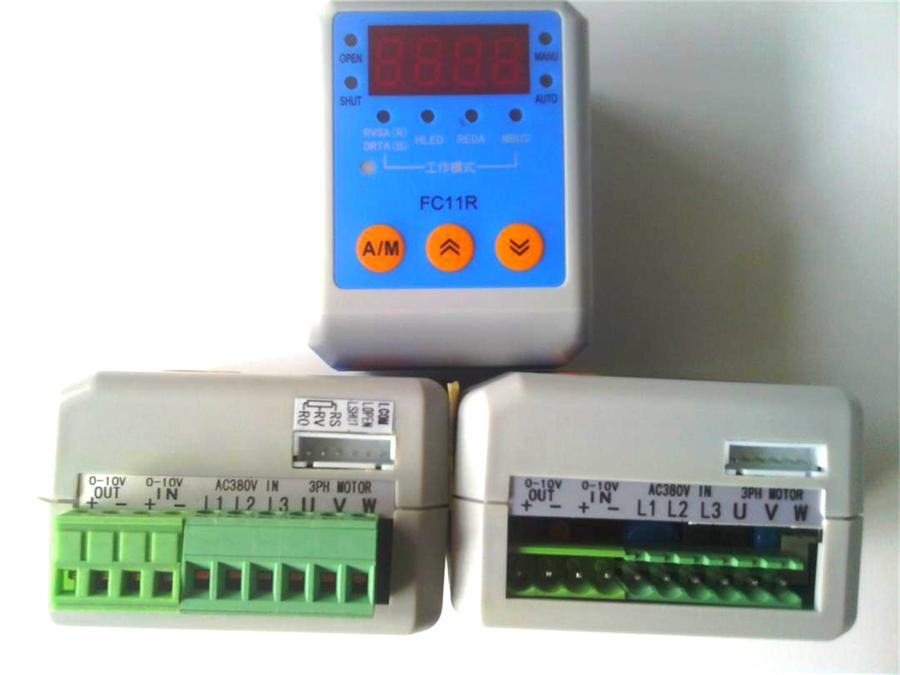

智能定位器采用3  位轻触键操作，8  个LED  可直接显示定位器模态。4  位LED  数
码管通过“▲”和“▼”键切换，可分别查看阀位开度值、阀位设定值、定位器温度。
“AM”键可使智能定位器在自动模式和手动模式下工作。
“傻瓜”式的使用方式：接好线——接通电源——自动转角（或位移）标定——
保存——完成，产品正常工作。
智能定位器品质：所有原料符合-45℃——105℃环境使用，关键元件150℃，即
工业级和汽车级标准；关键元件采用ST、IXYS、TI、AVX、Fairchild、TOSHIBA、GAMMA
等进口品牌。所有信号处理部分采用低温漂技术！所有产品在出厂前进行超过3  次全测，
超过72  小时高温老化！
◆  电源电压：DC18-42V  /AC15-32V  /AC85-250V
◆  消耗功率：<3W
◆  电机负荷：见附录《电动阀门定位器选型手册》
◆  工作环境温度：额定-25---65℃  轻负荷：-45---85℃
◆  环境相对湿度：≤90%RH
◆  故障报警方式：继电器干接点，触点AC  2A/250V（PCB  型）
◆  温度监控：产品内核温度可查看
◆  执行器堵转保护：5-60  秒可设置
◆  输入信号类型：DC  电压或电流
一、概述
二、电气性能指标
—  2  —
◆  输入信号阻抗：120Ω（4-20mA）；13KΩ（0-10V）；16KΩ（1-5V）
◆  输入信号采集精度：0.1%
◆  输入信号温飘：<20ppm/℃
◆  输出信号阻抗：0Ω（4-20mA）恒流源；
0.01——2mA（0-10V/1-5V）恒压源
◆  输出信号转换精度：0.1%
◆  输出信号温飘：<60ppm/℃
◆  反馈电位器电阻：1K-10KΩ
◆  电位器信号采集精度：0.1%
◆  电位器信号温飘：<20ppm/℃
◆  电机定位精度：0.1%
◆  回差重复性精度：0.1%
◆  产品寿命：>5  年或20000  小时（0-35℃）
◆  产品外形尺寸：
通用型：72*57*44mm（长宽高）
功率型：用户指定、且大于72*57*44mm（长宽高）
PCB  型：用户指定
服务理念：

我们的目标：打造中国质量最好电动阀门定位器，做最具性价比的自动化控制产品。

我们的产品：终身维护，终身保修；不断升级更新。


欢迎咨询销售人员：产品质量、产品性能功率、售后质保、产品颜色请与实物为准
