结构型式

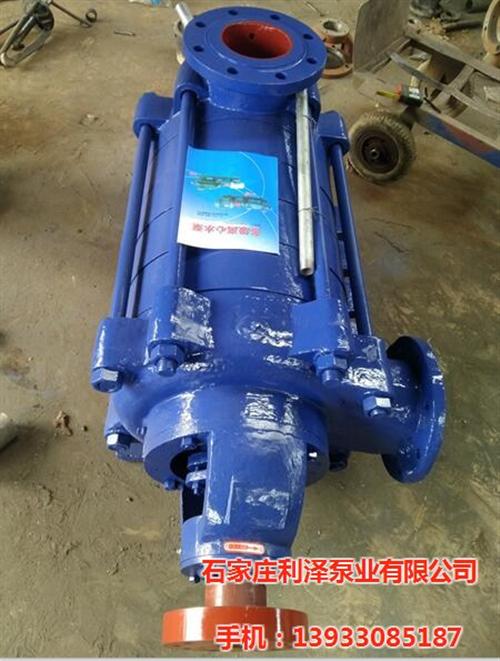

??D型多级泵泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

??旋转方向

??D型多级泵从电机端向泵看为顺时针方向旋转。

??主要零件材质

??D型多级泵的过流部件材质均为铸铁，轴的材质为45号钢。

??成套范围

??D型多级泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

多级泵主要由定子、转子、轴承和轴封四大部分组成：

1、多级泵定子部分主要由吸入段、中段、吐出段和导叶等组成，有拉紧螺栓将各段夹紧，构成工作室。D型泵一般水平吸入，垂直向上吐出；用于是油田注水时，泵进出口均垂直向上。DG型多级泵出、入口均垂直向上。

2、多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡。

3、多级泵轴承主要由轴承体、轴承和轴承压盖等组成，轴承用油脂或稀油润滑。

4、多级泵轴封采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。D型泵水封水来源于泵内的压力水。DG型泵水封水来源于外部供水。

5、多级泵转动泵通过弹性联轴器由原动机直接驱动。从原动机端看泵，泵为顺时针方向旋转D、DG型泵是卧式单吸多级节段式离心泵。供输送清水（含杂质量小于1%，颗粒度小于0.1mm）或物理化学性质类似于水的其它液体。D型泵输送介质温度小于80℃，适用于矿山排水、油田注水、工厂和城市给、排水等场合。油田注水泵根据介质的腐蚀性，泵采用不同的材质。DG型泵输送介质温度小于105℃，适用于各种锅炉给水。

常见故障

故障一水泵不吸水压力表和真空表指针剧烈跳动

原因：

1.灌注引水不够 2.管路与仪表联接处漏气 3.吸程过高

解决方法：

1.检查底阀是否漏水.再雇足引水 2.拧紧漏气处 3.降低吸水高度

故障二

水泵不吸水真空表表示高度真空

原因：1.底阀没有打开或己堵塞 2.吸水管路阻力太大 3.过滤器堵塞

解决办法：1.检査底阀 2.更换吸水 3.清理过滤器

故障三

压力表有压力但仍不出水

原因：1.出水管阻力太大 2.旋转方向不对 3.出口管阀门未开 4.叶轮堵塞

解决方法：1.检査或缗短水管 2.检査电机.两相互调 3.打开出口阀 4.清除叶轮内的污物

故障四

达不到设计流量

原因：1.有空气吸入 2.由于水位降低.淹没深度不够 3.叶轮内有异物堵塞 4.转子部分严重磨损

解决方法：1.检査漏气部位并排除 2.延长吸水管.加深淹深度 3.拆卸并滴除异物 4.更换密封环

故障五

泵消耗功率过大

原因：1.填料压得过紧.并发热 2.流置过大 3.回转体与壳体有碰擦 4.泵轴承磨损 5.泵轴弯曲

解决方法：1.适当放松填料压力 2.关小闸阀开度 3.修整回转体与壳体位置 4.更换轴承 5.更换或校正

故障六

泵振动加大

原因：1.叶轮局部有堵塞 2.叶轮破损 3.流量过小 4.泵轴与电动机不同心 5.轴承破损 6.混入空气.发生汽蚀

解决方法：1.拆卸清除异物 2.更换叶轮 3.稍开出口阀 4.定点找正 5.改变吸入位.改善吸水管
