D型泵安装使用

安装

本型泵安装时除满足一般安装技术要求外，还应当注意以下几点：

1、 电机与水泵组合安装时，应当将泵联轴器端的轴向外拉出，并再留3－5mm端面间隙值，以保证泵和电机两联轴器之间的轴向间隙值。

注意：确定底板调平，设备水平度良好后再进行灌浆

小心：为使安装成功，联轴器调整必须正确，挠性联轴器不能补偿任何明显的失调。失调可能引起快速的磨损、噪音、振动和对设备的损坏。因此，联轴器必须在所给限度内调整。

小心：必须采取措施支撑泵的进出口管道，防止泵进出口负荷过大

2、 泵与电机轴的中心线应在同一水平直线上。

3、 泵只能承受自身内力，不能承受任何外力。

起动、运行、停车

(一)起动：

警告：为了操作者的安全起见，请勿超越泵铭牌的条件进行操作，以免危及设备和操作人员的安全。为保证操作和维修泵及其它动作的顺利进行，请参考说明书进行。

1、 泵起动前应先盘动转子，检查转子是否灵活。

2、 检查电机转向是否与泵的转向一致。

3、 关闭泵出口闸阀、压力表旋塞，用输送的液体或真空系统排除吸入管和泵体内的空气（严禁空车启动运行）。

4、 检查泵与电机联接螺栓的松紧度和泵周围的安全情况，使泵处于准备起动状态。

警告：在装好联轴器护罩后，设备才能操作，忽略该点会引起人员伤亡。

5、 起动泵，待泵运转正常后，打开压力表旋塞，慢慢开启出口闸阀，按出口压力表读数控制泵给定的扬程。

(二)运行：

1、 本型泵靠内平衡机构平衡轴向力，平衡装置有平衡液体流出，平衡液体由平衡水管接至吸入段。

2、 本型泵滚动轴承均有冷却装置，水泵运行前必须将冷却水管连接好。轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，温度不应高于75℃。

警告：对未适当润滑的设备进行操作，可能引起轴承发热、断裂、泵的堵转和设备的损坏，并使操作人员受到人身伤害。

3、 本型泵转子在运行中存在一定的轴向游动，应保证电机和水泵两联轴器端面间的间隙值。

4、 泵在运行期间应当定期检查叶轮、密封环、导叶套、平衡盘、轴套的磨损情况，磨损量过大应当及时更换。

警告：请勿尝试在旋转机械附近进行维修、保养或清理，否则会危及操作人员人身安全。

5、 用户应根据具体情况订出较详细的操作规程。

(三)停车：停车前应当先关压力表旋塞，再慢慢关闭出口闸阀，待出口闸阀关闭完毕后才能停电机。

D型多级泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于水的液体，适应于矿山和城市给排水工程之用。

　　DG型多级锅炉给水泵供输送不含固体颗粒，温度低于105℃的清水或物理化学性质类似于水的液体，适于输送小型锅炉给水或输送热水或类似热水的介质。

泵要分为电与机两个方面，对于机的方面，主要把以前的维护记录调出来比对一下就知道了。其次就是电的方面了，要了解每台泵电机的功率，对他的控制系统有一定的了解。

多级泵参数

流量：6.3~450立方米/每小时

扬程：75~685米

电机功率：5.5~1050kw

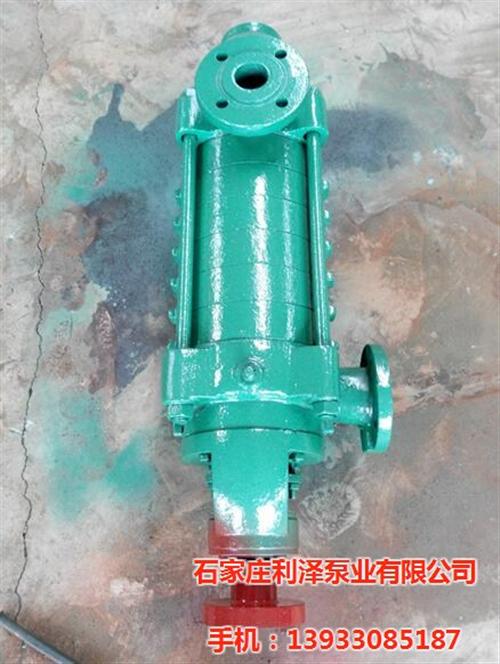

D型卧式单吸多级离心泵结构特点及用途简介

主要以D型卧式单吸多级离心泵根据买方要求结构形式为：泵进水口方向为右面水平方向、出水口方向为垂直向上（从电机端看）。卧式、单吸、多级、分段式耐腐蚀抗磨损离心泵。结构性能：选用更先进的水力模型，使该泵实际运行效率提高了3%以上, 从而降低的泵的运行成本费用。针对所输送介质的特点，我厂对多级泵的平衡盘和平衡环的贴合面采用了耐磨损、耐腐蚀和减摩阻涂层；同时采用了降低平衡回水阻力的措施，有效的降低腔室压力，大大提高了轴封的可靠性，减少泄露。多级泵级数较多，轴相对细长，静挠度较大，易出现转子与固定部件相碰的现象，导致运行不稳定，振动噪声增大，易损件过早损坏。为克服此缺陷，我厂在传统设计上加大了主轴设计尺寸，使主轴刚度大大加强，运行更平稳。
