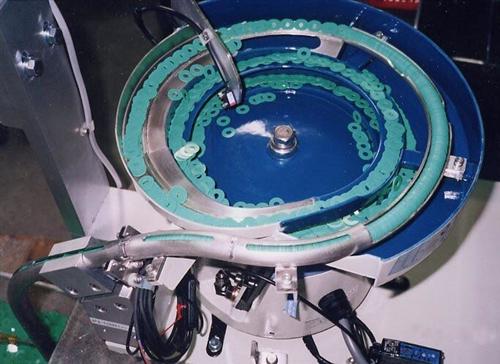

振动盘的工作原理：

以一定频率的断续的力施加于盘子,使其作上下和圆周方向的振动,

将工件斜抛着前进,而工件在特定的轨道中可安预定的姿态整齐排列.

振动盘的基本结构：

一.料盘是真正工作的场所.

二.振动盘底座是设备的基础,具有较大的质量,以吸收振动.

三.电磁铁是整机的动力.

四.弹簧板是连接底座和料盘的,调节它的弹力可改变整机的工况.

振动盘调整步骤与要点

  (1) 确认振动本体位于盘面确实锁固

  (2)  将控制器按钮调至中间位置

  (3)  将电源打开,查看振动盘输送速度是否达到要求

  (4)  若没有达到要求,将锁付弹片之固定螺丝松脱任意一支,查看振动速度变化

   (5)  若松脱弹片固定螺丝,振动速度变快,则表示弹片过厚,适度减少弹片数量或厚度后,再进行步骤(4),再次调试

   (6)反之则适度增加弹片或厚度后,再进行步骤(4),再次调试

  (7)若步骤(4)的调整,振动速度变化不大时,则表示已完成弹片调整

  (8) 电磁铁要对齐,间隙在1---1.5mm,间隙要平行

使用及维护

  1）检查主机各部紧固件是否有松动

2）安装时一定要使减振元件上下对齐,并使上下丝孔对应

 3）振动盘高度及水平调整好之后,将下座紧固在支架或固定板上

  4）在振动盘出口与应件相接时要留有一定的间隙,以避免影响振动效果

5）振动盘是电气插头装在控制盒上,要注意防水防油.接通220/110V电源后,打开开关,缓慢转动电位器(可调变阻器),逐步达到需要的送料数量即可.注意在接通电源前,一定要将电位器调至最-小位置,以免损坏晶体管等电器元件

 6）振动盘在正常运行两年后,应将底盘各部件拆开,拭去灰尘,清洁污物后并重新调试,使之达到所要求的送料数量
