针型阀静压寿命试验方法 〔1)终止试验 当发生下列情况时,应终止试验: ①密封试验检査时,密封性能不能符合标准要求; ②阀杆填料不能保持密封、阀体其他部位泄漏等; ③截至阀的阀杆、阀杆蜾母等零件磨损,不能正常启闭操作或启闭操作力矩发生较大的变化,不符合规定。 (2)静压寿命试验次数 ①达到躲求的试验次数后,截止阀的性能符合标准要求时,以此试验次数为静压寿命试验次数。 ②若试验期间,出现异常悄况或性能不符合标准要求时,以终止前一次检查时所对应的启闭循环次数为静压寿命试验次数。 针型阀清洁度测定步骤 1)擦净非取样部位的脏物,防止其落入清洗盆内. 2)拆开被测针型阀,取出内腔全部零件,压配件和不宜拆卸的连接件对不拆。 3)按表2-22规定的取样部位,把零件放在清洗盆的上方用尼龙刷、画笔等反复刷洗。清洗后取样部位以目测、手感无异物。 4)用磁铁吸出不通孔等底部铁屑,放入混浊液中,然后再冲洗干净. 5)用洁净的清洗液冲洗用过的尼龙刷、画笔、盆类,将其杂质全部倒入上述混浊液中。 6)用SSW 0.063/0.045恒量的滤网过滤上述混浊液,收集全部杂质和污物。 7)将过滤后盛有杂质和污物的滤网放入105 度 土5 度的烘箱内烘至60 min取出,再放入干燥器中冷却60min后,置于天平上称量,对盛有杂质和污物的滤网多次烘干、冷却、称量,直至连续两次称量差值,对DN<50 MM的针型阀不大亍4/1000g,对DN》50 mm的阀门不大于1/100g,此时记录下质量为G2. 针型阀当阀体和阀盖的温度达到一定时会发生什么状况 1.在阀门的进口侧进行阀座压力试验。能够双向密封的阀门,对两个阀座分别进行 试验。从表2-24所给的增量值逐步升压,直到升至额定的阀座试验压力。 在阀座额定值已由制造厂给定的情况下,则将制造厂所定的值作为额定的阀座试验压力。 在各压力级下测定并记录泄漏率。 流量计所测得的泄漏率不得超过200 mm3/sXDN(对于止回阀)及100mm3 X DN (对于所有其他阀门)。 2.使针型阀处在开启位置,关闭阀门出口侧的针阀(见图2-47)将阀腔中的压力升至阀座试验压力。 将该压力保持15min,检查阀门填料处及阀体与阀盖连接处是否泄漏。应无可见泄漏。
09
09
2021

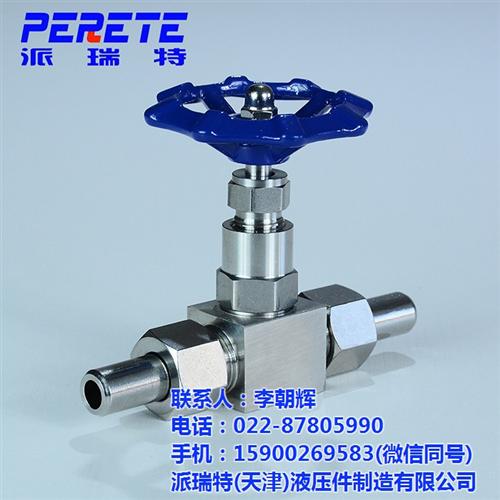

丹东市不锈钢焊接截止阀_派瑞特液压_不锈
来源:[派瑞特(天津)液压件制造有限公司]
联系人:李先生
手机:15900269583
电话:022-87802896
传真:022-87805087
QQ:1369772436
Email:perete@163.com
地址:天津天津市南开区新南马路五金城3区6栋8号
品牌:派瑞特
价格:面议
元/件
供应地:天津天津市
产品型号:MT1877
