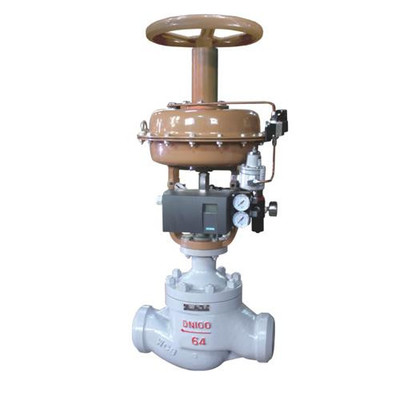

一.HPS高压单座调节阀产品概述

HPS高压单座调节阀是CV3000系一产品之一。HPS高压单座调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。HPS高压单座调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。

二.HPS高压单座调节阀主要技术参数

阀体

阀体型式
单座铸造球型阀

公称通径
25、40、50、80mm

公称压力
ANSI 900、1500、2500；JIS 63K

连接型式
密封面型式
RF、RJ

法兰标准
JIS B2201-1984、ANSI B16.5-1981等

焊接标准
嵌接焊SW(40~80mm) 对接焊BW(80mm)

材料
碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等

上阀盖
常温型
-5～+230℃

伸长I型
+230～+566℃

压盖型式
螺栓压紧式

密封填料
石棉编织填料、石墨填料


阀内件

阀芯形式
单座柱塞型阀芯

流量特性
等百分比特性、线性特性

材料
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等


执行机构

执行器型式
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构

膜片材料
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围
80~240KPa(HA型)，190~250、190~300、190~350KPa(VA6型)

供气压力
260~400KPa(HA型)，280~400KPa(VA6型)，400~500KPa(VP型)

气源接口
RC1/4"(HA、VA型)、RC1/2"(VP型)

环境温度
-30~+70℃

作用形式
气-关式或气-开式

可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


三.HPS高压单座调节阀主要性能指标

泄漏量
金属阀座
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级

回差
带定位器
小于全行程的1%

不带定位器
小于全行程的3%

基本误差
带定位器
小于全行程的±1%

不带定位器
小于全行程的±5%

可调范围
50：1


四.HPS高压单座调节阀主要外形及连接尺寸

公称通径DN(mm)
25、40、50、80mm

结构长度
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系超卓阀门公司技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料。
