流量控制阀技术要求

膜片

5.1　膜片性能应符合表2(见下页)的规定。

5.2　膜片的外观质量应符合HG/T3090的规定。

5.3　当应用于生活饮用水时，膜片材料的安全性应符合GB/T17219的规定。

6　控制管系统

控制管系统的各元件应能承受阀门的蕞高工作压力，各部位不得发生泄漏。

7　材料

7.1　主要零部件材料的选用宜按JB/T5300的规定。

7.2　铜合金铸件应符合GB/T12225的规定；灰铸铁铸件应符合GB/T12226的规定，其抗拉强度应不小于200MPa；球墨铸铁铸件应符合GB/T12227的规定；碳素钢铸件应符合GB/T12229的规定；奥氏体钢铸件应符合GB/T12230的规定。

7.3　钢制多功能水泵控制阀铸件外观质量应符合JB/T7927的规定，铁制多功能水泵控制阀铸件外观质量参照JB/T7927的规定。

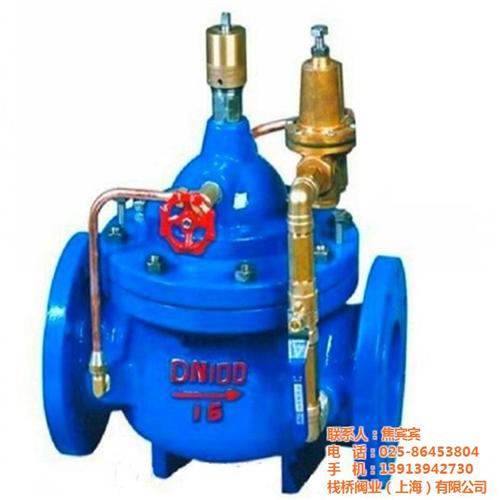

水利控制阀就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑

（ 1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。（ 3 ）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。（ 4 ）工程中水利控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。（ 5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水利控制阀。（ 6 ）水利控制阀应设置在介质单向流动的管路上。（ 7 ）水利控制阀主阀体上的箭头方向必须与管路系统流向一致。（ 8 ）接水利控制阀管段不 应有气堵 、气阻现象。在管网最gao位置 等存气段 应设置自动排气阀。（ 9 ）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。（ 10 ）阀门安装前应做强度和严密性试验。（ 11 ）阀门的强度和严密性试验应符合以下规定。A、阀门的强度试验压力为公称压力的1.5倍；B、阀门的严密性试验压力为公称压力的1.5倍；C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；D、阀门试验持续时间按上表。

先导式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。本类阀门在管道中一般应当水平安装。

先导式减压阀,活塞式减压阀,蒸汽减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。
