齿轮泵的结构及工作原理

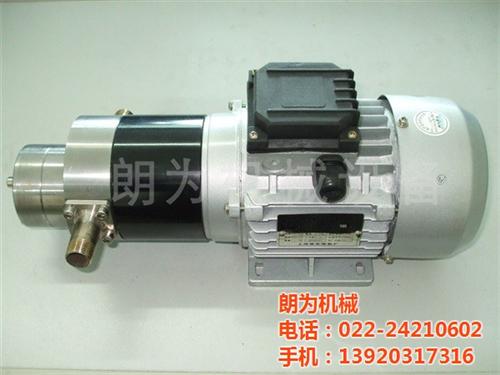

一台完整的齿轮泵包括马达、减速器、联轴器和泵头几部分，泵头部分由泵壳、前后侧盖、齿轮轴、滑动轴承和轴封构成。高温齿轮泵属于正位移泵，工作时依靠主、从动齿轮的相互啮合造成的工作容积变化来输送熔体。工作容积由泵体、齿轮的齿槽及具有侧板功能的轴承构成。

当齿轮旋转时，熔体即进入吸入腔两齿轮的齿槽中，随着齿轮转动，熔体从两侧被带入排出腔，齿轮的再度啮合，使齿槽中的熔体被挤出排出腔，压送到出口管道。只要泵轴转动，齿轮就向出口侧压送熔体，因此泵出口可达到很高的压力，而流量与排出压力基本无关。

液压泵方案的选择

目前，齿轮泵的工作压力已接近柱塞泵，组合负载传感方案为齿轮泵提供了变量的可能性，这就意味着齿轮泵与柱塞泵之间原本清楚的界限变理愈来愈模糊了。

合理选择液压泵方案的决定因素之一，是整个系统的成本，与价昂的柱塞泵相比，齿轮泵以其成本较低、回路简单、过滤要求低等特点，成为许多应用场合切实可行的选择方案。

因受定排量的结构限制，通常认为齿轮泵仅能作恒流量液压源使用。然而，附件及螺纹联接组合阀方案对于提高其功能、降低系统成本及提高系统可靠性是有效的，因而，齿轮泵的性能可接近价昂、复杂的柱塞泵。

例如，在泵上直接安装控制阀，可省去泵与方向阀之间管路，从而控制了成本。较少管件及连接件可减少泄漏，从而提高工作可靠性。而且泵本身安装阀可降低回路的循环压力，提高其工作性能。下面是一些可提高齿轮泵基本功能的回路，其中有些是实践证明可行的基本回路，而有些则属创新研究。

齿轮泵的卸荷槽

为了消除困液现象，可在与齿轮端面接触的两侧板上开两个用来引出困液的沟槽(卸荷槽)。卸荷槽相对于节点P对称布置，和非对称布置。它的位置应保证困液空间在其容积达到小位置以前与排出腔连通，过了小位置后与吸入腔连通。屏蔽泵主要构件是离心泵的叶轮和蜗壳。但由于泵的主体和驱动机都封闭在一个被泵送介质所充满的压力容器内，该压力容器有静密封。但却没有传统的旋转泵动密封。而静密封比动密封更容易实现完全密封。所以屏蔽泵可以实现完全无泄漏。
