立式轴流泵的结构及安装方法

立式轴流泵属于叶片式泵，这种泵具有大流量、低扬程、高比转数、高效率、占地面积小，性能参数可变性，以及适合低水位条件等特点。因此，常成为农业排灌、城市给排水、火电厂输送循环水等工程优先选用的泵型。

基本结构和作用

由吸入水池流过来的水，通过吸入喇叭管，由于叶轮室内叶轮的叶片强迫水旋转，使水进入导叶体，进行能量转换产生扬程，流经泵筒体从排水弯管排出。泵通过联轴器（刚性的）与中间轴联结。电机支座下面的轴承承受转子的全部向下的轴向力。中间轴与电机轴用弹性联轴器联结。

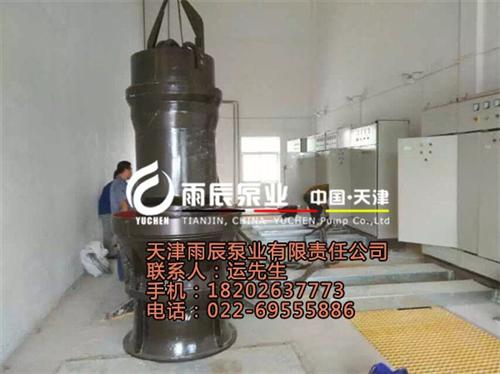

天津雨辰泵业有限责任公司

轴流泵是靠旋转叶轮的叶片对液体产生的作用力使液体沿轴线方向输送的，叶轮装有2～7个叶片，在圆管形泵壳内旋转。轴流泵通常是单级式，少数制成双级式，流量范围很大为180～360万立方米/时；扬程一般在20米以下。

根据泵轴的相对位置为立式（泵轴竖直放置）、卧式（泵轴水平放置)和斜式三种。其中立式轴流泵因其工作时启动方便，占地面积小，在目前生产中占绝大多数。而根据叶片调节的可能性分为固定叶片轴流泵，半调节叶片轴流泵和全调节叶片轴流泵三种。其中半调式因其能调节流量和扬程，结构较简单又便于制造，使得多数轴流泵作成半调节式。

轴流泵因其制作精良，双重机械密封，防止漏水，，耐高温，设有温度保护、监测、渗漏等报警装置，机泵运行平衡性好，稳定、振动小、噪音低，建、建筑结构简单，投资大为减少等产品特点受到广大消费者的喜爱。

其中立式轴流泵主要是靠叶片的升力将流体引到出口，是轴向进，轴向出，具有流量大等优点。

轴流泵主要适用于低扬程、大流量的场合，如灌溉、排涝、船坞排水、运河船闸的水位调节，或用作电厂大型循环水泵。扬程较高的轴流泵（必要时制成双级）可供浅水船舶的喷水推进之用。

天津雨辰泵业有限责任公司

(1)潜水轴流泵环量的径向分布规律 变环量设计方法的主要着重点是按叶轮机械的实际流动情况使环量分布沿叶片径向有变化，即根部和梢部(外周缘)负荷较小而中部负荷较大。实际上就是沿叶高的不等功设计。由于在潜水轴流泵转轮叶片中，轮毂直径相对较大，而靠近轮毂部分的做功本领又比轮缘部分差，因此采用变环量设计，正是适应潜水轴流泵内实际流态的一种有效手段。而这手段的运用好坏，关键在于根据具体设计要求，合理选择环量分布规律。

(2)轮毂比dh的确定 在潜水轴流泵的结构设计中，由于电动机与轴流泵的叶轮和导叶体紧密结合，为使流道顺畅，电动机外径与导叶体外径相同。那么，叶轮出口的流体势必直接撞击导叶体的内壁。因此，对于潜水轴流泵，为了提高水力效率，轮毂比dh需要取得大一些，这是决定dh的一条件。根据笔者的设计经验，为保证有佳效率，推荐按表1选取。

(3)轴向间距s的影响 在笔者的设计实践中，发现轴向间距s，对于500～1 000低比转速轴流泵影响较大，对高比转速轴流泵影响较小。因此笔者推荐选取：s=(0.05～0.08)D。

(4)导叶轮毂夹角γ 及进出口截面的当量扩散角ε 在潜水轴流泵的设计中，因为导叶要 连接在电动机前端，故导叶除了具有消除环量，转换动能为势能的作用，还必须具有引导流体绕流电 动机外壳的功能。因此合理设计导叶轮毂夹角γ 及进出口截面的当量扩散角ε ，直接影响到潜水轴流泵水力效率。
