本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组成床身装在底座上，床身下腹内装主电机。通过一对三角皮带轮传给I轴进入床身齿轮箱，经过六对齿轮传动给主轴，主轴前端为莫氏4号锥孔。即可装置端铣刀柄，亦可装置刀杆，长刀杆另一头支承在挂架的轴承孔内，刀杆支架则装在滑臂的燕尾导轨上。

    钻铣床床身铸件产品作为一种大型铸件必须要经过时效处理才能提高本身的使用性能，改善床身铸件的内在质量。钻铣床床身铸件，床身立柱，钻铣床工作台等铸件整体热处理大致有退火、正火、淬火和回火四种基本工艺。钻铣床床身铸件回火时应严格遵守回火工艺，筋板密集或易变形部位应加支撑筋。

   钻铣床三角表面被研伤后修复方法，首.选的修复方案应是刮石匠方法修复。一般来说，滑动轴承都留有可供调整和修理的余量根据安装源程序进行人工修复。

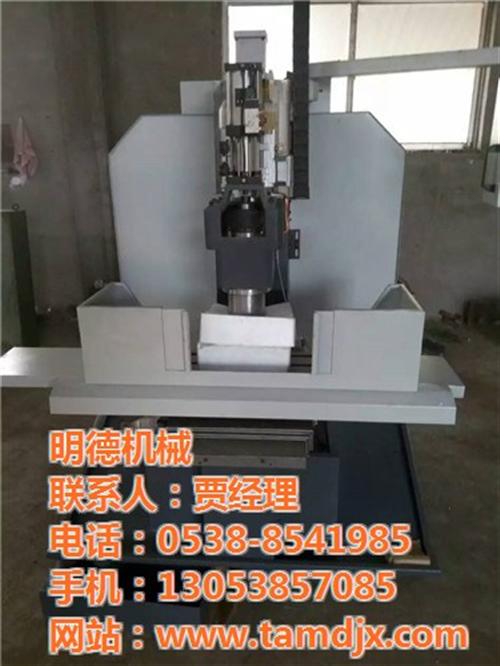

数控钻铣床的操作及简单维修

数控钻铣床使用过程主要故障排除：

1.机床无法工作：检查电源是否接通，确定通电后，看是否档位挂好，如一切正常，请联系厂家

2.电机转，主轴不工作：造成这种原因主要检查惦记齿轮是不是脱落，电机齿轮脱落后，与主轴箱连接部位有齿轮连接，这位主要原因。

3.钻孔不圆;新买的钻铣床，钻孔不圆，其原因可能是由于钻夹头的主轴接杆没有放正，或者主轴内孔内有油污，或者钻夹头的质量差，换个国标的钻夹头和接杆即可。

4.铣夹头的铣刀跳动大；在使用钻铣床铣键槽的时候，请详细阅读铣夹头的说明书，按照其夹装的顺序，依次进行，确保铣刀夹装正确，以此来完成铣床加工。

5.变径套的使用；钻铣床的主轴内孔一般为MT-4的标准，一般配，4/3,3/2的变径套，按照自己的需要选择变径套。

6.数控钻铣床铣刀盘的使用;首先选择铣刀盘的尺寸是否符合机床的使用范围，装好铣刀片，用拉杆把铣刀盘拉紧，确保铣刀盘牢牢的与主轴接触
