线性导向轴带台阶直杆型

                             东莞市聚晟自动化科技有限公司--专业生产导向柱

导向轴的规格形状之一---带台阶直杆型：

     通过台阶和配套孔的配合，可以较高的精度进行组装配合。在水平方向上使用且为长尺寸等时，即使承受重载也可稳定动作，可根据配套孔任意设定轴径大小。

      常规的轴径OD:8~50mm，轴长可做到1500mm（Max），两端台阶尺寸可以做6mm(Min)。基本上尺寸可以根据客户使用要求来制作。

外台阶直杆型：

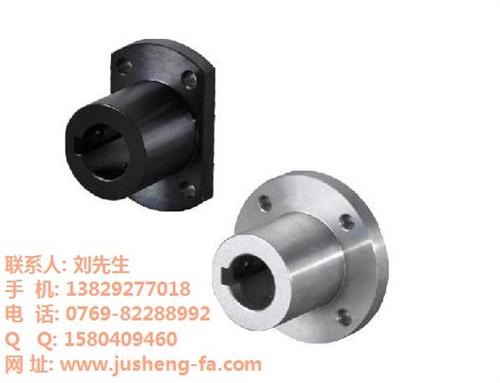

东莞市聚晟自动化科技有限公司---导向柱、导向轴支座生产厂家

导向柱：

      线性导向轴，行业内也叫做直线光柱，一般需与导向柱支座配套使用。导向柱按照形状来分大概可分为：直杆型、内螺纹型、外螺纹型、带台阶直杆型、台阶内螺纹型、台阶外螺纹型。根据做客户用实际使用需要还可以特殊加工，如在轴上追加扳手槽、追加平面加工、追加V形槽加工、追加螺纹部位加工，可根据客户实际使用的图面规格尺寸进行特殊加工。欢迎广大客户来电来函莅临洽谈咨询。

                          东莞市聚晟自动化科技有限公司---专业生产线性导向柱

线性导向轴---直杆型：

      直杆标准型导向轴：本公司分为中精度型各高精度型两种。常规尺寸轴径OD:3~50mm公差可做-0.002~-0.025mm;轴长L：10~1500mm。高精度型材质可选用GCr15轴承钢、9Cr18马氏体型不锈钢，表处理：不处理或镀硬铬，镀层硬度HV750，镀层厚度3u以上。中型精度材质可选用45号钢、S45C优质碳钢，表处理：不处理或镀硬铬，镀层硬度HV750，镀层厚度1u以上。欢迎广大客户来电来函咨询洽谈。
