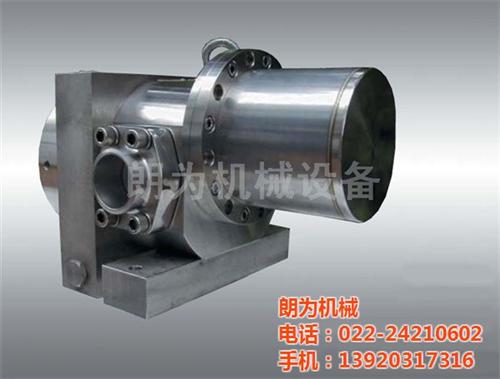

齿轮泵的结构及工作原理

一台完整的齿轮泵包括马达、减速器、联轴器和泵头几部分，泵头部分由泵壳、前后侧盖、齿轮轴、滑动轴承和轴封构成。高温齿轮泵属于正位移泵，工作时依靠主、从动齿轮的相互啮合造成的工作容积变化来输送熔体。工作容积由泵体、齿轮的齿槽及具有侧板功能的轴承构成。

当齿轮旋转时，熔体即进入吸入腔两齿轮的齿槽中，随着齿轮转动，熔体从两侧被带入排出腔，齿轮的再度啮合，使齿槽中的熔体被挤出排出腔，压送到出口管道。只要泵轴转动，齿轮就向出口侧压送熔体，因此泵出口可达到很高的压力，而流量与排出压力基本无关。

本装置通过改变齿轮泵的构造，来提高不锈钢圆弧齿轮泵的耐酸及耐磨性能。YCB不锈钢圆弧齿轮泵采用了国际上被认为输送泵先进的一点连续接触齿轮，即双圆弧加正弦曲线复合成齿形，可淘汰渐开线齿轮输送泵。曾获家级重大科技成果项目，并获国家教委科技进步三等奖。YCB圆弧泵在两啮合齿廓间为一点连续接触，不会产生困油现象，解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。因此圆弧齿轮泵具有效率、噪声低，并具有良好的节能效果。本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无困液现象，噪音低、寿命长、效率高。

吸排油口　　高粘度齿轮泵的吸液口管径一般较大，有时采用扩散形吸液口来扩大低压区的容积，以降低入口液体的流速，减小泵的吸液阻力。这种结构还可以减小作用在轴颈及轴承上的径向力，延长高粘度齿轮泵的使用寿命。

止回阀与安全阀　　在齿轮泵的输出管路上安装有一个止回阀，这样在检修泵及输出管道时，系统中的液体不至于倒流；齿轮泵带负荷停车时，在其输出管道内产生局部真空，可防止泵倒转。高粘度齿轮泵的出口管路上还设置安全阀等保护装置，这样一旦泵的出口通道发生堵塞，就可以打开安全阀卸压。安全阀可以与泵体或泵盖铸成一体，也可以单独装配。
