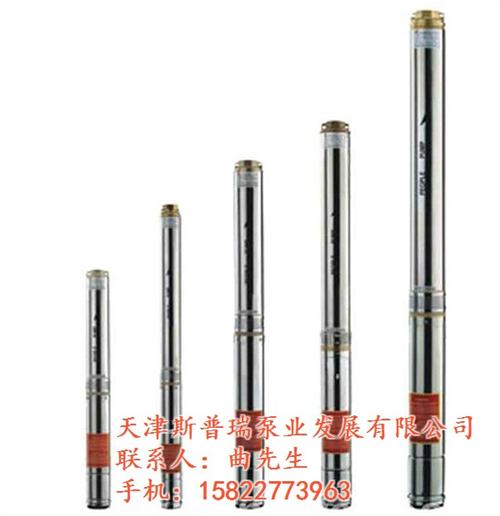

深井泵的结构特点：

1、深井泵装置由工作部件、电动机、扬水管、防水电缆、泵座、控制柜及其相关的附件等部分组成。

2、水泵为单吸多级立式结构离心泵。

3、潜水电机采用充水湿式结构，内腔充满清水，用于电机冷却及轴承润滑。在运转过程中由于温度变化，引起电机内腔充水压力变化时，可由电机下端调压装置自动调节。

4、为防止泥沙浸入电机内腔，在电机上端装有甩砂器和骨架油封，组成防砂机构，整个电机系密封结构。

5、电机上端没有注水及排气孔，下端设有放水孔。

6、电机下部装有止推轴承及推力盘，承受水泵的剩余轴向力和电机转子的自重。

7、电机的定子绕组采用耐水电磁线，具有良好的绝缘和耐水性能。转子为鼠笼型结构。

8、耐热井用深井泵定子绕组采用优质交联聚乙烯耐水电磁线使其输入送介质(水)温度可达到100℃。

9、高扬程特种井用深井泵：通过串联电机和增设轴向力承载，电泵应用自行设计研制的轴向力平衡装置。从而产现扬程可提高到1000米。

深井泵电气方面的日常维护

电气方面的检查重点则是电缆的绝缘和预防漏电

（1）定期检查深井泵对地绝缘电阻，检查电缆有无破损现象；如有损坏应及时更换，以防漏电。

（2）经常检查深井泵的运行电压与电流，用电压表测量三相电压应基本一致。

（3）泵运转过程中，必须观察仪表读数及泵的振动和声音是否正常，如发现异常情况要及时处理。

深井泵的维修与保存

1.电泵运行中要经常观察电流、电压表和水的流量，力求电泵在额定工况下运行。

2.应用阀门调节流量、扬程，不得超载运行。

3.要经常不断的观察仪表，检查电器设备每半个月测一次电机绝缘电阻，电阻值不低于0.5 兆欧。

4.每排灌期（2500小时）进行一次检修保护，更换损坏的易损件。

5.电泵的起吊与装卸：

（1）断开电源，拆除电缆接线；

（2）用安装工具逐步拆卸出水管、闸阀、弯管，并用夹板将泵吊起取出井盖，并用另一付夹板夹紧下一节输水管，这样依次、逐节拆卸直至将泵吊出井外。（在吊拆过程中，发现有卡住不能强行起吊，应上下左右活动克服卡点安全吊卸）；

（3）拆下护线板，滤水网并从引线和三芯电缆或扁电缆接头处剪断电缆；

（4）取出联轴器上锁圈，拧下固定螺钉，拆下连接螺栓，使电机、水泵分离；

（5）放出电机内充水；

（6）水泵的拆卸：用拆装扳手，卸下进水节，用拆装筒在泵下部冲击锥形套，叶轮松动后，取出叶轮、锥形套，卸下导流壳，这样依次卸完叶轮、导流壳、上导流壳、止回阀等。

（7）电机拆卸：依次拆下底座、止推轴承、推力盘、下导轴承座、连接座、甩砂器，取出转子，拆下上导轴承座、定子等。

6.电泵的装配：装配前检查清洗各零部件的铁锈、污泥，各配合面要涂黄油防锈，水泵大螺纹联接处要涂铅油。

7.电泵的保存

电泵长期不用时，应及时放出电机内清水，表面擦拭干净，涂上防锈油，放在比较清洁、干燥、无化学腐蚀的场所。电机内腔充满清水后，严禁放在温度为0℃及以下的环境条件下，否则必须放净腔内清水，以防冻裂电机。
