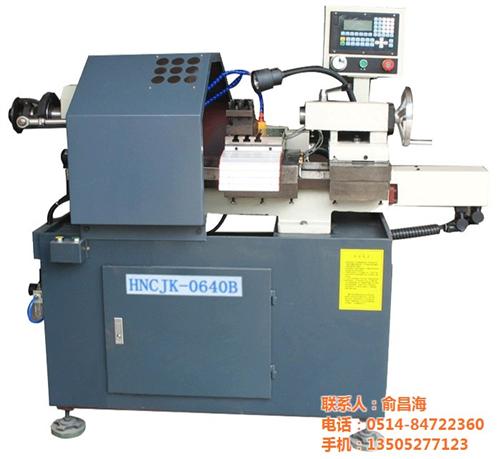

简易数控机床

闭环控制数控机床是在机床移动部件上直接安装直线位移检测装置，直接对工作台的实际位移进行检测，将测量的实际位移值反馈到数控装置中，与输入的指令位移值进行比较，用差值对机床进行控制，使移动部件按照实际需要的位移量运动，最终实现移动部件的运动和定位。从理论上讲，闭环系统的运动精度主要取决于检测装置的检测精度，也与传动链的误差无关，因此其控制精度高。图1-3所示的为闭环控制数控机床的系统框图。

报警指示灯显示故障

现代数控机床的CNC 系统内部，除了上述的自诊断功能和状态显示等“软件”报外，还有许多“硬件”报指示灯，它们分布在电源、伺服驱动和输入/输出等装置上，根据这些报的指示可判断故障的原因。

备板置换法

利用备用的电路板来替换有故障疑点的模板，是一种快速而简便的判断故障原因的方法，常用于CNC 系统的功能模块，如CRT 模块、存储器模块等。

图中A为速度传感器、C为直线位移传感器。当位移指令值发送到位置比较电路时，若工作台没有移动，则没有反馈量，指令值使得伺服电动机转动，通过A将速度反馈信号送到速度控制电路，通过C将工作台实际位移量反馈回去，在位置比较电路中与位移指令值相比较，用比较后得到的差值进行位置控制，直至差值为零时为止。这类控制的数控机床，因把机床工作台纳入了控制环节，故称为闭环控制数控机床。
