一、产品概述：

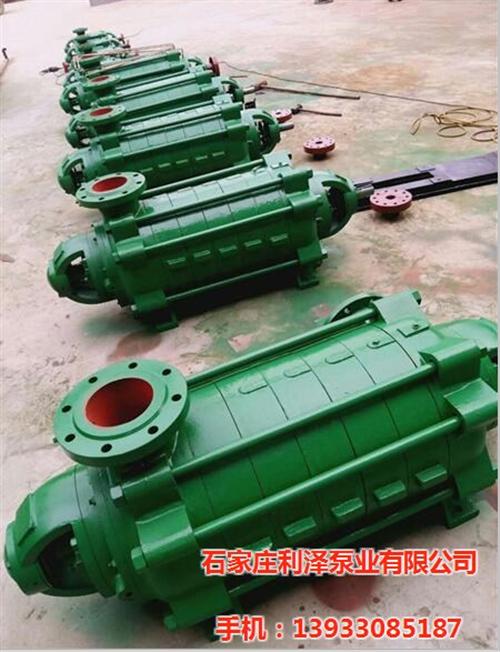

D、DG卧式单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体，也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

二、产品用途：

D、DG卧式单吸多级、分段式离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

三、产品特点：1、水力模型先进，效率高，性能范围广。2、泵运行平稳，噪音低。3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

四、技术参数：流量：18-108m3/h；扬程：19-240m；功率：2.2-110KW；转速：1450-2950r/min；口径：φ50-φ125；温度范围：≤105℃；工作压力：≤3.0Mpa。

五、型号意义：例如：D46-50×12 D-分段式锅炉给水离心泵46-流量(m3/h) 50-扬程(m) 12-级数

D型泵故障与排除

故 障原 因解决方法1.水泵不吸水。压力表及真空表的指针剧烈跳动。.注入水泵的水不够。不管与仪表漏气。再往水泵内注水。拧紧堵塞漏气处。2，水泵不吸水。真空表表示高度真空。底阀没有打开或已经堵基。吸水管阻力太大。吸水高度太高。校正或更改底阀情况。或更改吸入管。降低吸水高度。3，压力表有压力。然水泵仍不出水。出水管阻力太大。旋转方向不对，叶轮堵塞。水泵转数不够检査或缩短水管及检査电机。取下水管接头清洗叶轮。增加水泵轴转数。4，流置低于设计要求。水泵堵塞。密封环磨损过多。转数不足。清洗水泵及管子。更换密封环。增加水泵轴的转数5，水泵消耗的功率过大。填料压盖太紧。坟料函发热叶轮磨损。水泵供水置增加。.放松填料压盖。更换叶轮。增加出水管阻力来降低流灵。6，水泵内部声音反 常、水泵不上水。流量太大。吸水管内阻力过大。在吸水处有空气；参入。所吸送液体温度过离。增加出水管内阻力以减少流灵。检査泵吸水管。检査底阀。减少吸水高度。堵塞漏气处。降低吸水高度。7，水泵震动泵轴与机电不在同一中心线上。或泵轴歪料。把水泵和电机的轴中心对准，8，轴承过热。没有油。水泵与电机轴不在同一中心线上。加油。把轴中心线对准，检査或清洗轴承体。

D型多级泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于水的液体，适应于矿山和城市给排水工程之用。

　　DG型多级锅炉给水泵供输送不含固体颗粒，温度低于105℃的清水或物理化学性质类似于水的液体，适于输送小型锅炉给水或输送热水或类似热水的介质。

　　MD型泵供输送固体颗粒含量不大于1.5％的中性矿水（粒度小于0.5毫米）及类似的其它污水，被输送介质的温度不大于80℃，适于钢铁厂、矿山排水、污水输送等场合。本产品通过煤炭安全认证。

　　DF型泵供输送温度为－20℃～105℃，不含固体颗粒，有腐蚀性的液体，泵的进口允许压力为0.6MPa。

● 型号意义

　　D(DG、MD、DF)85-67×3

　　D——多级卧式离心泵

　　DG——多级锅炉给水泵

　　MD——多级矿用离心泵

　　DF——多级耐腐蚀离心泵

　　85——泵设计点流量为85m3/h

　　67——泵单级设计点扬程为67m

　　3——泵的级数为3

　　100D24-3

　　100——泵进口直径为100mm

　　D——多级离心泵

　　24——泵单级设计点扬程为24m

　　3——泵的级数为3

● 性能范围

　　流量：6.3～600m3/h

　　扬程：17～650ｍ
