这款手动组角机是从最早期首创的夹掌结构动力传动基础上进一步改进而来的，它解决了之前产品撞刀运行轨迹不是直线的缺点，而且各传动节点均采用绞链连接，减少了机构的间隙，所采用的动力原理更省力轻巧，是机械组角机的传动形式。

★两侧撞刀安置于滑道中直线运动，使组角结构更合理。

★动力传动采用夹角支绞机构，使施加的外力更轻。

★撞刀长度可以调整，使组角范围可根据材料大小而进行调整。

★ 适合用于各种型规格的平开窗型材组角，夹持位置可根据铝型材大小自由调整，撞角驱动一次成型，是加工平开窗的理想设备。

组角机主要技术参数：

电源 380V 50HZ*

电机 1.5KW

电机转速 1400r/min

额定油泵压力 16MPa

气源工作压力 0.5~~0.8MPa

耗气量 2L/min

油箱容量 20L

总组角压力 48KN

组角缸运动行程 98mm

主定位块调整范围 70mm

加工型材高度120mm

外形尺寸 1000*1200*1200mm

组角前,在两个被联结的型材腔内放一公用角码,定位夹紧后,两个液压驱动的冲头强力冲向角码的凹槽处,使型材外壁产生的冷变形。将两型材接缝挤压,使联结具有螺钉或其它联接方法所不具有的高强度,高效率,高精度。

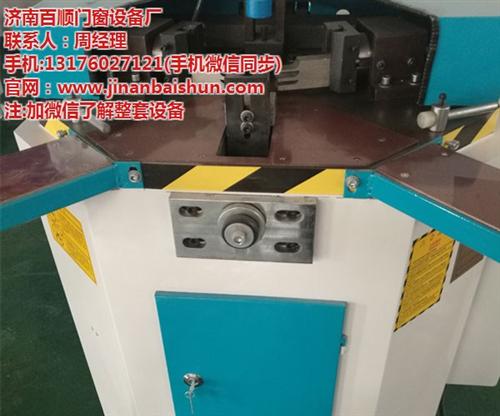

　济南百顺门窗设备专业生产组角机 本机由机体、工作台、定位油缸、辅助、冲铆器、组角油缸、组角滑板、电控盘、脚踏开关等主要部分组成。气动系统由电磁阀、压力表、汕雾气、水分离器等组成。液动系统由液压泵、电磁阀、高压胶管、液压继电器等组成。

　　　　3.2工作原理

　　　　由组角油缸推动组角滑板，组角滑板向前运动，同时推动左右冲铆轴，由冲铆轴上的组角刀实现对铝门窗90度角连接。

　济南百顺门窗设备专业生产组角机 本机由机体、工作台、定位油缸、辅助、冲铆器、组角油缸、组角滑板、电控盘、脚踏开关等主要部分组成。气动系统由电磁阀、压力表、汕雾气、水分离器等组成。液动系统由液压泵、电磁阀、高压胶管、液压继电器等组成。

　　　　3.2工作原理

　　　　由组角油缸推动组角滑板，组角滑板向前运动，同时推动左右冲铆轴，由冲铆轴上的组角刀实现对铝门窗90度角连接

　济南百顺门窗设备专业生产组角机 本机由机体、工作台、定位油缸、辅助、冲铆器、组角油缸、组角滑板、电控盘、脚踏开关等主要部分组成。气动系统由电磁阀、压力表、汕雾气、水分离器等组成。液动系统由液压泵、电磁阀、高压胶管、液压继电器等组成。

　　　　3.2工作原理

　　　　由组角油缸推动组角滑板，组角滑板向前运动，同时推动左右冲铆轴，由冲铆轴上的组角刀实现对铝门窗90度角连接
