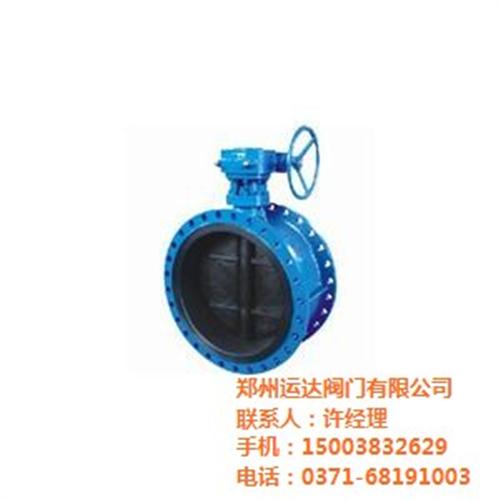

双向金属密封蝶阀

双向金属密封蝶阀是我公司于1993 年研制开发的产品，先后两次获得国家专 利（ZL93203934.0、ZL98242105.2）。经过不断地改进和完善，产品性能已处于 国内外当先水平，被列入国家专利示范工程项目和河南省高新技术产业化项目。

该阀门的主要特点如下：

1、具有双向密封功能，正反两个方向密封性能均可达到国家标准C 级以上要求， 安装中不受介质流向的限制。

2、使用寿命长，该产品密封面采用1Cr18Ni9Ti 不锈耐酸钢制作，耐锈蚀; 由 于采用双偏心结构，阀门在启闭过程中密封副不接触，无磨损现象。

3、适用范围广，能在多种工况，多种介质中使用。

4、高效节能，阀轴采用半轴结构，蝶板为桁架式，其过流面积大，流阻小， 节省能源。

5、阀门中法兰与驱动部分之间设有连接座，可通过连接座上的填料窗对固定 填料压盖的螺栓进行调节，确保轴系密封。

6、伸缩型双向金属密封蝶阀的伸缩部位既可自由伸缩，也可固定限位，可满 足不同工况的使用要求，具有蝶阀和伸缩器的双重功能。

7、蜗轮传动装置为全封闭型设计，可长期浸泡水中使用。

8、凡地下卧式安装的管网蝶阀，具有全国独yi无二的同步显示机构，可从不 同的操作方向观察阀门的启闭状态。

阀门设计程序

1. 设计和开发策划

1）设计和开发阶段；

2）适合于每个设计和开发阶段的评审、验证和确认活动；

3）设计和开发的职责和权限。

2. 设计和开发输入

1）功能和性能要求：

2）适用的法律法规要求；

3）以前类似设计提供的信息；

4）设计和开发所必须的其他要求。

3. 设计和开发的输出

1）满足设计和开发输入的要求；

2）给出采购、生产和服务提供的适当信息；

3）包含或引用产品接收准则；

4）规定对产品的安全和正常使用所必须的产品特性。

4. 设计和开发评审

1）评价设计和开发的结果满足要求的能力；

2）识别任何问题并提出必要的措施。

5. 设计和开发的验证

1）变换方法进行计算；

2）与已证实的类似设计比较；

3）试验和演示。

6. 设计和开发确认

以产品鉴定的方式进确认。

7. 设计和开发的更改。

衬胶蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢fu酸、磷酸、氯qi、强碱、王水等具有强腐蚀性的介质。
