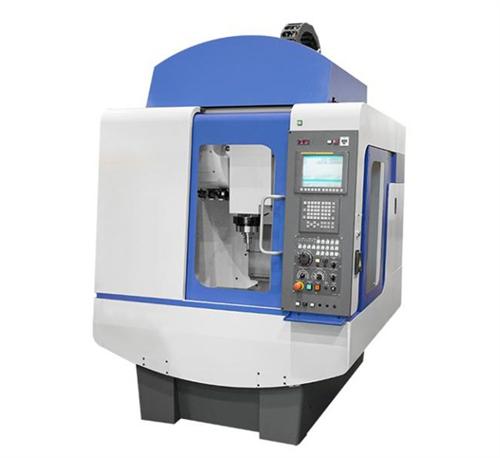

加工中心加工的对刀与换刀

对刀点是工件在机床上找正夹紧后，用于确定工件坐标系在机床坐标系中位置的基准点。对刀点可选在工件上或装夹定位元件上，但对刀点与工件坐标点必须有准确、合理、简单的位置对应关系，方便计算工件坐标点在机床上的位置(工件坐标点的机床坐标) 。对刀点zui好能与工件坐标点重合。换刀点：加工中心有刀库和自动换刀装置，根据程序的需要可以自动换刀。换刀点应在换刀时工件、夹具、刀具、机床相互之间没有任何的碰撞和干涉的位置上，加工中心的换刀点往往是固定的。

车削轴类工件时的精度分析

主轴轴颈的椭圆度是直接反映到工件上去的，如果是滑动轴承，那么当载荷大小及方向不变时，主轴颈在载荷作用下被压在轴承表面的一定位置上(由于主轴与轴承之间有间隙)。当主轴转过90°时，主轴的中心位置变动了，这样主轴在旋转一周过程中有两个中心位置，车刀的背吃刀量有变化，而使工件产生椭圆度。轴承孔的椭圆度对工件没有影响。 b.    毛坯余量不均匀，加上主轴与轴承之间有间隙，在切削过程中背吃刀量发生变化。 c.    前后中心孔不吻合(两中心孔与工件中心成一角度)，中心孔与ding尖只接触到一边，磨损不均匀造成轴向窜动而成椭圆 d.    前ding尖摆动。

数控车床对刀经验谈

1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心（X轴坐标减去直径值）。2.选择MDI方式，输入G50 X0 Z0，启动START键，把当前点设为零点。3.选择MDI方式，输入G0 X150 Z150 ，使刀具离开工件进刀加工。4.这时程序开头：G50 X150 Z150 …….。5.注意：用G50 X150 Z150，你起点和终点必须一致即X150 Z150，这样才能保证重复加工不乱刀。6.如用第二参考点G30，即能保证重复加工不乱刀，这时程序开头 G30 U0 W0 G50 X150 Z150 7.在FANUC系统里，第二参考点的位置在参数里设置，在Yhcnc软件里，按鼠标右键出现对话框，按鼠标左键确认即可。
