轴流泵的密封装置

轴流泵出水弯管的轴孔处需要设置密封装置，目前，一般仍常用压盖填料型的密封装置。

轴流泵的出水弯管

出水弯管作为轴流泵的一个过流部件起到了改变流向的作用，弯管角度一般为60°或75°。

轴流泵与离心泵相比，具有下列性能特点：

1、扬程随流量的减小而剧烈增大，Q～H曲线陡降，并有转折点。其主要原因是，流量较小时，在叶轮叶片的进口和出口处产生回流，水流多次重复得到能量，类似于多级加压状态，所以扬程急剧增大。又回流使水流阻力损失增加，从而造成轴功率增大的现象，一般空转扬程Ho约为设计工况点扬程的l1．5～2倍。

2、Q～N曲线也是陡降曲线，当Q～N(出水闸阀关闭时)，其轴功率较大。因此，轴流泵应“开闸启动”。

3、Q～H曲线呈驼峰形，效率高工作的范围很小。因此，轴流泵不宜采用闸阀调节流量，避免水泵在效区外运行。轴流泵一般采用变角调节来改变流量，也就是通过改变叶片装置角p来改变其性能曲线。大型全调式轴流泵为了减小水泵的启动功率，通常在启动前先关小叶片的p角，待启动后再逐渐增大p角，这样，就充分发挥了全调式轴流泵的特点。

如果将机翼形的桨叶固定在转轴上，形成螺旋桨，并使之不能沿轴向移动，则当转轴高速旋转时，翼面（螺旋桨下侧）因负压而有吸流作用，翼背因正压而有排流作用，如此一吸一排造成了液体(或气体）的流动。这就是轴流泵的工作原理。

设将此机翼悬挂在流体中，流体以一定的速度流过时，翼面发生负压，翼背发生正压，其正、负压力的大小与翼形及迎角(翼背与液流方向之倾角）以及流体速度的大小有关。

如果流体不动，而机翼以相等速度在流体中运动时，则翼背和翼面受到与前相同的正压和负压，即翼面（机翼上面）为负翼背为正压。在此压力作用下机翼将获得升力。

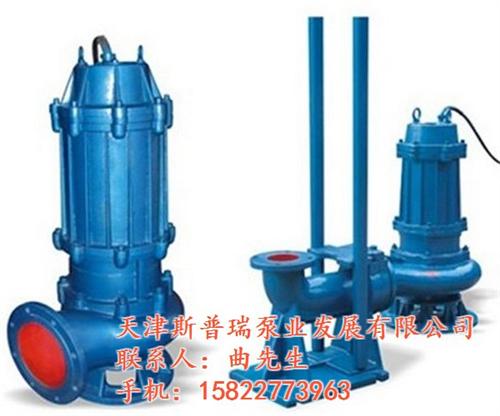

潜水泵按其用途分有给水泵和排污泵。潜水排污泵按其叶轮的形式分有离心式、轴流式和混流式。近些年潜水泵在工矿及城市给水排水工程中应用越来越广泛。

混流泵从外形、结构都是介于离心泵和轴流泵之间；混流泵的抽水原理，叶轮的高速旋转，既产生离心泵的离心力，又具有轴流泵的推升力，混流泵靠这两种力的混合作用而抽水。混流泵的使用性能也是介乎于离心泵和轴流泵之间，它和离心泵比较，扬程低一些，而流量大一些；它与轴流泵比较，扬程高一些，但流量又小一些。这对于我国幅员辽阔，地形复杂，多了一种泵型因地制宜的选用。
