齿轮泵的作业原理简介

齿轮泵的概念是很简单的；即它的最基本方法就是两个尺度相同的齿轮在一个紧密合作的壳体内彼此啮合旋转；这个壳体的内部相似“8”字形；两个齿轮装在里边；齿轮的外径及两边与壳体紧密合作.来自于挤出机的物料在吸进口进入两个齿轮中心；并充溢这一空间；跟着齿的旋转沿壳体运动；最终在两齿啮合时排出.

在术语上讲；齿轮泵也叫正排量设备；即像一个缸筒内的活塞；当一个齿进入另一个齿的流体空间时；液体就被机械性地挤排出来.因为液体是不行紧缩的；所以液体和齿就不能在同一时刻占有同一空间；这样；液体就被扫除了.因为齿的不断啮合；这一表象就接连在发作；因此也就在泵的出口供给了一个接连扫除量；泵每转一转；排出的量是相同的.跟着驱动轴的不间断地旋转；泵也就不间断地排出流体.泵的流量直接与泵的转速有关.

实际上；在泵内有很少数的流体丢失；这使泵的运转功率不能到达100％；因为这些流体被用来光滑轴承及齿轮两边；而泵体也绝不行能无空隙合作；故不能使流体100％地从出口排出；所以少数的流体丢失是必定的.但是泵仍是能够杰出地运转；对大多数挤出物料来说；仍能够到达93％～98％的功率.

PEP－II泵的齿轮与轴共为一体；选用通体淬硬工艺；可获得更长的作业寿数.“D”型轴承联系了强迫光滑机理；使聚合物经轴承外表；并返回到泵的进口侧；以确保旋转轴的有用光滑.这一特性削减了聚合物停留并降解的能够性.精细加工的泵体可使“D”型轴承与齿轮轴准确合作；确保齿轮轴不偏疼；以防齿轮磨损.Parkool密封布局与聚四氟唇型密封一起构成水冷密封.这种密封实际上并不触摸轴的外表；它的密封原理是将聚合物冷却到半熔融状况而构成自密封.也能够选用Rheoseal密封；它在轴封内表上加工有反向螺旋槽；可使聚合物被反压回到进口.为便于装置；制作商描绘了一个环形螺栓装置面；以使与其它设备的法兰装置相合作；这使得筒形法兰的制作更简单.

齿轮泵的结构及工作原理

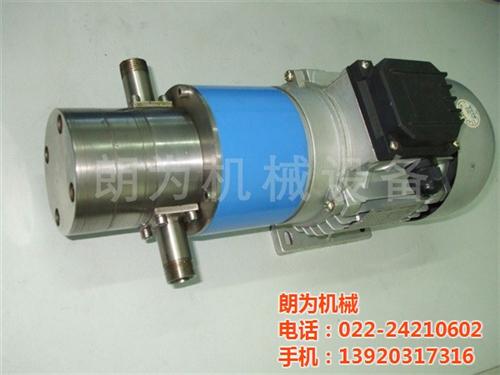

一台完整的齿轮泵包括马达、减速器、联轴器和泵头几部分，泵头部分由泵壳、前后侧盖、齿轮轴、滑动轴承和轴封构成。高温齿轮泵属于正位移泵，工作时依靠主、从动齿轮的相互啮合造成的工作容积变化来输送熔体。工作容积由泵体、齿轮的齿槽及具有侧板功能的轴承构成。

当齿轮旋转时，熔体即进入吸入腔两齿轮的齿槽中，随着齿轮转动，熔体从两侧被带入排出腔，齿轮的再度啮合，使齿槽中的熔体被挤出排出腔，压送到出口管道。只要泵轴转动，齿轮就向出口侧压送熔体，因此泵出口可达到很高的压力，而流量与排出压力基本无关。
