一、精煤烘干机设备系统结构及工作原理

精煤烘干机主要由热源、打散装置、带式上料机、回转滚筒、带式出料机、引风机、卸料器和配电柜构成。该套设备工作原理如下：物料由于具有一定的粘性，湿物料进入干燥滚筒后分以下几个工作区：一是导料区，湿物料泥进入此区与高温热风接触迅速蒸发水分，物料在大导角的导料板抄动下，形不成粘结便被导入下一个工作区；二是抄起清理区，湿料在此区被抄板抄起形成料幕状态，物料落下时易形成粘结滚筒壁现象，在此区由于设备设计有清扫装置，清扫装置便十分合理地清扫了内壁粘附的物料，在这个过程中，清扫装置对于物料团球结块也起破碎作用，从而增加了热交换面积，提高了干燥速率；三是倾斜扬料板区，湿煤泥在此区已 呈低水分松散状态，物料在此区已不具有粘结现象，经过充分热交换后物料达到所要求的水分状态，进入最后的出料区；四是出料区，滚筒在此区不设抄板，物料在此区滚动滑行至排料口，完成整个烘干过程。

二、精煤烘干机主要特点

1、干燥效果好、处理能力大，干燥系统采用热烟气与被干燥物料直接接触，热交换充分，干燥效果好，一次性降水能力强、产量高；

2、自动化程度高、操控简单，系统集成化程度高，且配备全自动智能监控系统，对热风炉炉膛，干燥机入口，出口和引风机入口主要部分的温度，压力、火焰、厌氧等参数时监测，系统运行实现自动控制与调节、参数连续自动采集、故障报警及安全连锁保护等。振动给煤机、干燥机、引风机、一次风机、二次风机、螺旋喂料机等设备采用变频调速，根据产量及运行参数需要，采用适当的转速，不仅可以轻松调控所要的终水分指标而且节省大量电能。

3、高X效节能，干燥机热效率高，热损失小，热源采用煤粉燃尽率高达99%的煤粉热风炉，换热效果好，效率高，比传统燃煤热风炉节煤30-50%，可采用干燥过程产生的精煤粉做燃料，循环利用，极大地降低了燃料成本。

4、煤粉热风炉启停方便，严格采用了高可靠程序点火控制器，防止炉内点火爆燃及完成熄火连锁保护，点火熄火瞬间实现，即开即停，无“闷火”过程，因此不存在“无功”燃料消耗。

5、性价比高，投资低、运行费用低，可在短时间内收回投资。

订货须知:

1、首付总款的30%，设备发运前付总款的65%，系统运行正常后付清余款；

2、交货期根据客户需要和生产安排而定；

3、本设备终身维护（只收取成本费用）；

4、我厂产品保证质量，信誉至上免费安装调试，代办托运可同其它厂家比质量，    比服务，比价格。

 三回程烘干机介绍

　所谓三回程烘干机就是具有三层隔热效果并实现循环自保温结构体的烘干机设备。最主要优点在于比传统单筒式烘干机保热效果更好，本烘干机由内筒、中筒及外筒形成一个自保温循环结构体，工作效率更高，更节能，环保。

　更多：→（购机前，请耐心看完这些！）三回程烘干机发货现场 、三回程烘干机工作过程、三回程烘干机配件组成、三回程烘干机安装图

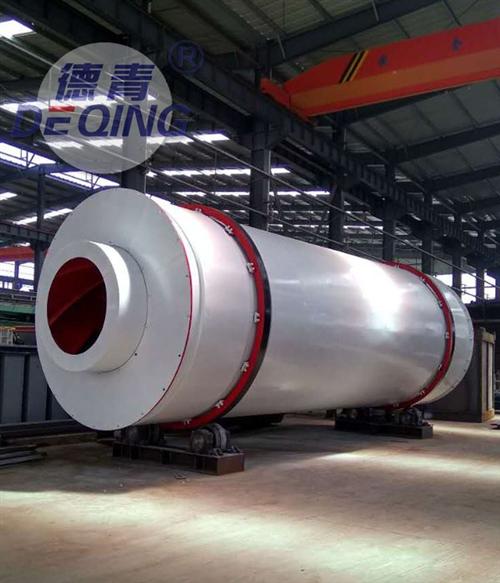

（三回程烘干机发货）

　三回程烘干机，即高级组合式烘干机。采用欧洲顶端节能技术——镶钳式结构。内筒、中筒及外筒形成一个自保温结构体。同时滚筒外包保温材料及不锈钢

板，进一步减少散热损失。提高热效率。特殊的热工设计理念，消除风洞热量损耗，增加热交换面积和单位容积蒸发强度，节能效果佳。符合国际创建环境友好型，

资源节约型社会的政策，是替代传统烘干设备的环保节能型产品。该设备用于烘干黄沙、河沙、石英砂、矿渣、粘土等原材料，广泛应用于建材、化工、铸造等行

业，可适应煤、油、气等多种燃料。

三回程烘干机工作原理

　沙子先经过给料滤斗和圆盘给料机给料到皮带输送机上，然后沙子被皮带输送机运输到经过热风炉的流沙管，沙子再通过流沙管进入到三回程主机筒体。首先沙子先到达三回程的内筒，在内筒固定搅拌叶轮和向前旋叶片的作用下沙子被很快向前推进，到达三回程另一端，此为一回程；到达另一端后沙子被挡板档回到中筒，在出料口端，中筒比内筒稍长与挡板相接，同样在向回旋叶片的作用下，沙子在中筒被旋回到入料口一端，此为二回程；因在进料端中筒比外筒稍短，加之在外筒向前旋叶片的作用下，沙子进入到三回程外筒并被向前推进，此为第三回程；在出料口处，中筒回档板和外筒用钢板竖直镶嵌，有效地使沙子分散和出料，在出料口配套有除尘和排气口，这样水分和部分粉尘就可以被排出和过滤，经过三个回程的炒翻烘干，沙子就可以达到用户需求的含水量，最后通过皮带输送机将烘干后的沙子输送到成品料仓。

槟榔烘干机是我公司新推出的一款节能型槟榔烘干设备。槟榔烘干机是成批生产用的连续式干燥设备，用于透气性较好的片状、条状、颗粒状物料的干燥，对于脱水蔬菜、催化剂、中药饮片等类含水率高、而物料温度不允许高的物料尤为合适；该系列干燥机具有干燥速度快、蒸发强度高、产品质量好的优点， 对脱水滤饼类的膏状物料， 需经造粒或制成条状后方可干燥。为此，为了满足市场的需要和要求、我们郑重向您推荐一种新型烘干设备——槟榔烘干机。

槟榔烘干机性能优势

　　1、干燥强度大，由于物料在气流中高度分散，物料的全部表面积极为干燥的有效面积。

　　2、槟榔烘干机干燥时间短

　　3、槟榔烘干机结构简单，占地面积小，易于建造和维修。

　　4、处理量大，热效率高。当干燥非结合水时，热效率可达60%。

　　5、一次性烘干青果约2-2.5吨。

　　6、烘干时间比传统烘干炉减少12-24个小时。

　　7、零污染，零排放。

　　8、安全可靠、烘干过程不存在对人造成伤害的危险。

　　9、烘干过程能耗低，有效地减少运行成本，经有效实验青果烘干成本约0.15元/斤，比传统的烧柴0.40-0.45元，节约大量成本。

　　10、通用性强，减少了投资费用的同时，提高了设备的利用率和有效使用率。

　　11、槟榔烘干机独特设计可以配套专用小推车，无需返炉，减少劳动强度,减少人工支出2000元/吨干果！

　　12、槟榔烘干机烘干效果优良，烘干槟榔白果质量优良，热泵烘干的槟榔价格收购价高2元/斤。

槟榔烘干机工作原理

　　槟榔烘干机通过压缩机做功，驱动管路中的传热工质吸收外界环境中的热量，再通过换热装置将热量释放到烘干房通过热风循环系统进行不断烘干的过程，节能80%以上。

槟榔烘干机结构组成

　　1、热泵加热机组。

　　2、保温箱体装置。

　　3、热风循环装置。

　　4、自动排湿装置。

　　5、智能控制装置。
