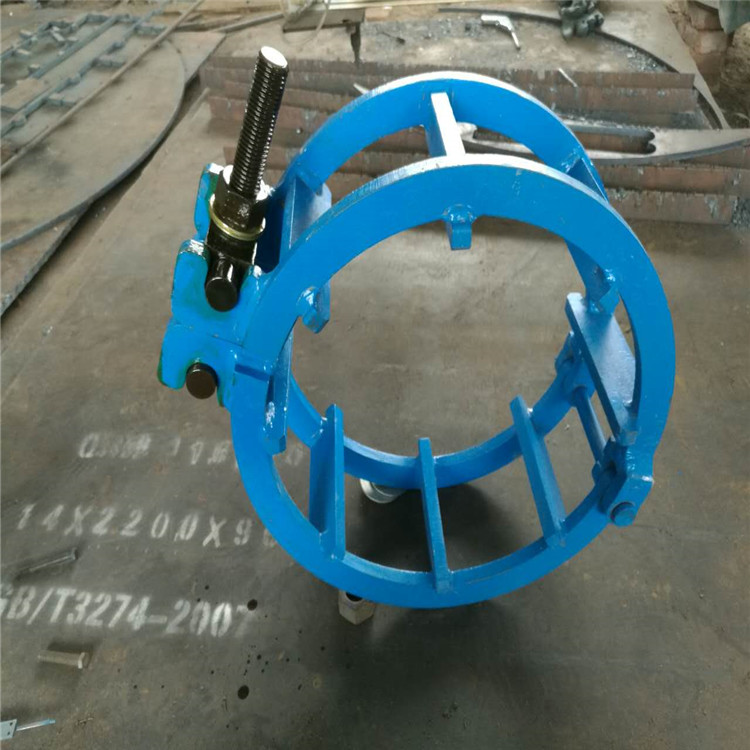

本实用新型公开了一种管道外对口器，它是由通过链条串联在一起的多个可调式压块、以及用于连接链条两端的拉紧锁定机构构成。由于本实用新型采用链式结构并配合专用的丝杠式拉紧机构，使得其可适应不同口径的管道，并且在长期使用中不易变形，另外，通过压块上设置的顶丝结构可对管口外圆上各个位置进行调整，提高了管道的对口精度，同时也提高了工作效率，降低了劳动强度

管道液压外对口器 天然气管道 焊接对口设备

济宁雨成厂家自产自销天然气管道外对口器，加工订做非标管道对口器

雨成管道对口器特点：

丝杠采用T型螺纹结构，扭力强劲；分体式结构对外防腐层无划伤。重量轻易于使用，减轻人工劳动强度。

其产品有管型及环形按用户需求选购。环形采用65Mn板制作，管型采用合金无缝钢管制作。

雨成管道对口器用途：

 管道外对口器是管道建设过程中必不可少的施工机具，在线路连头碰口、管日组对、站场管件安装施工中广泛使用。外对口器的显著特点是依靠人工动力，结构简单，操作方便，因而深受施工单位的欢迎。外对口器在管道建设工程中，包括线路连头碰口、管口组对、站场管件安装中广泛使用，各种工况对外对口器使用提出了不同的技术要求，因此，外对口器功能必须满足工程实际需要，并且形式多样。针对外对口器的实际使用情况、结构特点、性能参数等。

本产品适用于长输管线的弯头连接及碰头处。

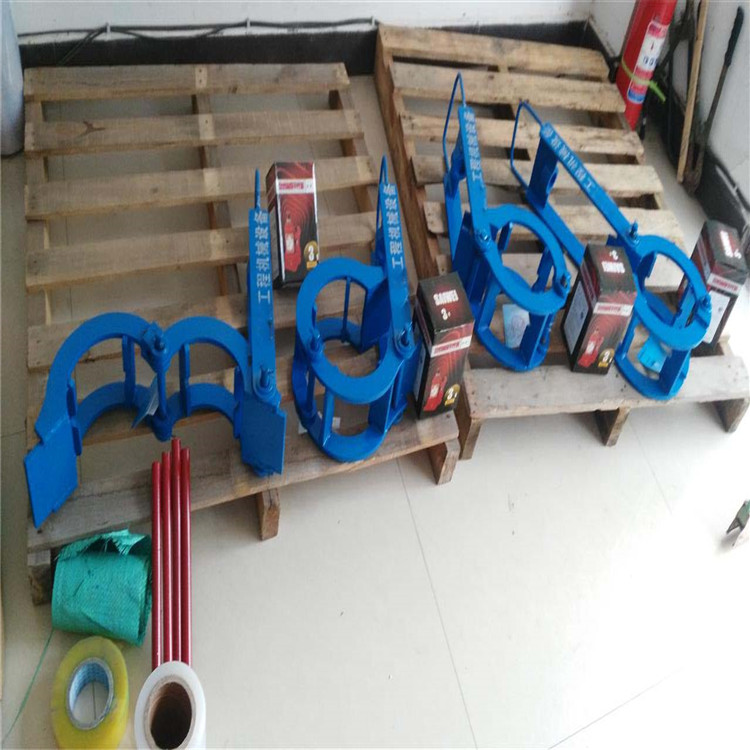

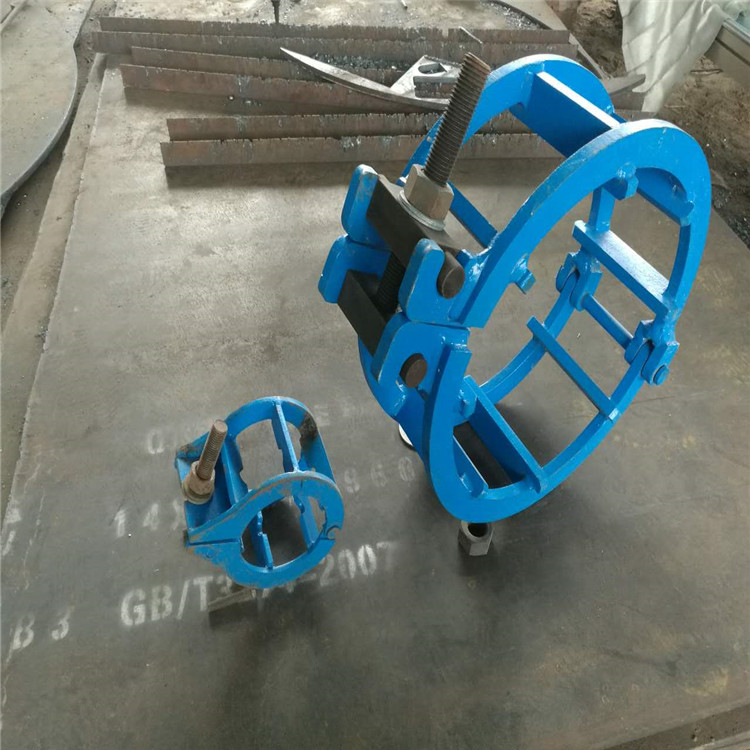

有板式和管式两种结构。

雨成管道对口器参数：

型号 使用范围 拉紧方式 收紧力 外型尺寸 重量

WDK159 Φ159 杠杆式拉紧 2T Φ280X150 8kg

WDK203 Φ203 (8＂) 2T Φ360X190 10kg

WDK219 Φ219 2T Φ380X190 14 kg

WDK254 Φ254(10＂) 3T Φ420X190 16 kg

WDK273 Φ273 3T Φ440X190 18kg

WDK305 Φ305(12＂) 液压千斤顶和局部调整装置 5 T Φ510X190 20kg

WDK325 Φ325 5T Φ530X190 22kg

WDK355 Φ355(14＂) 5T Φ560X190 24kg

WDK377 Φ377 5T Φ580X190 25kg

WDK406 Φ406(16＂) 8T Φ610X190 28kg

WDK457 Φ457(18＂) 8T Φ660X190 30kg

WDK508 Φ508(20＂) 8T Φ710X190 33kg

WDK559 Φ508(22＂) 8T Φ760X190 36kg

WDK610 Φ610(24＂) 8T Φ810X190 38kg

WDK660 Φ660(26＂) 8T Φ860X190 40kg

WDK711 Φ711(28＂) 10T Φ910X190 42kg

WDK720 Φ720 10T Φ920X190 43kg

WDK762 Φ762(30＂) 10T Φ960X190 45kg

WDK813 Φ813(32＂) 10T Φ1010X190 47kg

WDK864 Φ864(34＂) 液压千斤顶和局部调整装置 10T Φ1060X190 49kg

WDK914 Φ914(36＂) 10T Φ1110X190 55kg

WDK920 Φ920 10T Φ1120X190 56kg

WDK965 Φ965(38＂) 10T Φ1160X190 57kg

WDK1016 Φ1016(40＂) 10T Φ1210X190 62kg

WDK1066 Φ1066(42＂) 10T Φ1260X190 68kg

WDK1118 Φ1118(44＂) 10T Φ1310X190 72kg

WDK1168 Φ1168(46＂) 10T Φ1360X190 75kg

WDK1219 Φ1219(48＂) 10T Φ1410X190 78kg

WDK1320 Φ1320(52＂) 10T Φ1510X190 85kg

WDK1420 Φ1420(56＂) 10T Φ1610X190 90kg

WDK1524 Φ1524(60＂) 12T Φ1710X190 110kg

WDK2032 Φ2032(80＂) 12T Φ2220X190 135kg

注：每种型号对应一种管道径，不在表中型号欢迎来电咨询
