电动控制阀产品特点

配用WL智能型直行程电动执行器，体积小、规格全、重量轻、推力大、操作方便，无调整电位器，可靠性高、噪声小。

WL电动执行器采用一体化结构设计，具有自诊断功能，使用和调校十分方便。

有数字显示，可看到控制信号值、反馈信号值、电动手操值。

WL智能型电动执行机构功能：带断控制信号故障判断、报警及保护功能。即断信号时可使执行机构或

开；或关；或保持；或在0～100%之间予置的任意位置。及带阀门堵转故障判断、报管及保护功能。

一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

具有调节精度高、调节性能好的特点，允许温差≤l50℃。

除了阅盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。

波纹管密封型对移动的阀杆形成安全的密封，堵绝液体外漏。

先导式减压阀

按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可分为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式自力式减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。先导式减压阀——该阀门的减压比必须在一定程度上高于系统值； 即使在大或者小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择，即大流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的较佳流量特性及流量范围。减压阀的种类很多，常见的有：先导活塞式减压阀、薄膜式减压阀、波纹管式减压阀、比例式减压阀、自力式减压阀、直接作用自力式减压阀、背压调节阀等等。它们分别适用于不同的工作介质。不同的形式有不同的具体工作原理。但总的原理还是：减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。但一般减压阀都要求进出口压差必须≥0.2Mpa。A,先导式减压阀产品介绍:用途和主要性能：本阀适用于水、蒸汽、空气介质管路上，通过调节使进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠介质本身的能量自动保持出口压力在一定范围内，但进口压力和出口压力之差必须≥0.2MPA/CM

流量控制阀技术要求

1　压力——温度度级

流量控制阀的压力——温度等级由壳体、内件及控制管系统材料的压力——温度等级确定。流量控制阀在某一温度下的蕞大允许工作压力取壳体、内件及控制管系统材料在该温度下蕞大允许工作压力值中的小值。

1.1　铁制壳体的压力——温度等级应符合GB/T17241.7的规定。

1.2　钢制壳体的压力——温度等级应符合GB/T9124的规定。

1.3　对于GB/T17241.7、GB/T9124未规定压力——温度等级的材料，可按有关标准或设计的规定。

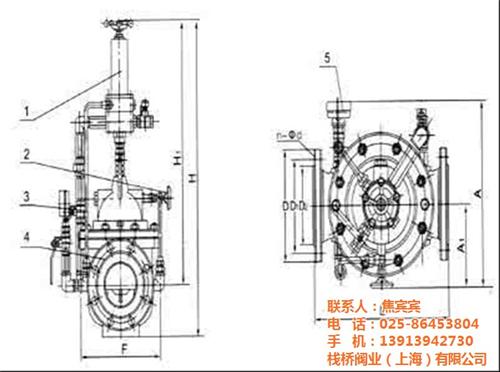

2、阀体

2.1　阀体法兰：法兰应与阀体整体铸成。铁制法兰的型式和尺寸应符合GB/T17241.6的规定，技术条件应符合GB/T17241.7的规定；钢制法兰的型式和尺寸应符合GB/T9113.1的规定，技术条件应符合GB/T9124的规定。

2.2　阀体结构长度见表1。

2.3　阀体的蕞小壁厚 　铸铁件阀体的蕞小壁厚应符合GB/T13932－1992中表3的规定，铸钢件阀体的蕞小壁厚应符合JB/T8937－1999中表1的规定。
