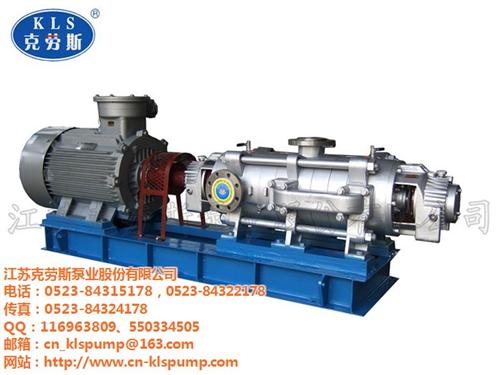

DFSR多级锅炉给水泵扬程：H=69-2070m流量：Q=7.5-864m3/h

简介

DFSR多级锅炉给水多级泵为卧式单吸多级分段式离心泵，主要用于锅炉给水，所以又名锅炉给水泵。该系列锅炉给水泵适于输送温度低于110°C的清水或物理化学性质类似于水的无腐蚀性的其他液体，广泛用于工矿企事业单位的锅炉给水和城市生活供水。GC型系列泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造 、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。

江苏克劳斯泵业股份有限公司-——DFS(P)卧式耐腐双吸不锈钢自平衡多级离心泵

性能范围

使用温度: -60℃-80℃

材质：HT250、QT600、JM3、28#合金、304、304L、316L、317L、904L、CD4、哈氏C、哈氏B等各种材质可供用户选用。

考虑到温度变化的影响，泵的转动部分大多采用膨胀系数相同的合金材料。叶轮安装在泵轴上，最后留有0. 50mm左右的轴向间隙，防止开车初期由于叶轮先受热膨胀，叶轮与叶轮之间互相挤压，造成泵轴的拉伸破坏。泵轴的支承采用中心支承式，这样，开车后泵体的热膨胀是以泵轴线为中心向四处辐射，机组的找正不会受到破坏，转子在泵壳中暮终处于居中位置。

多级离心泵结构：

主要由：低压吸入段（进料管、进料室）；泵体（蜗壳、导翼、防磨环）；高压输出端（泵头）；平衡装置（平衡管、平衡板、平衡盘）；密封装置（填料密封、机械密封）；泵轴（轴间套、叶轮、定位键、轴承）组成。

辅助装置：支架、机座、 联轴器、电机、过滤器等。

故障判断与排除

现象：启泵后泵压下降泵不上量。

主要原因：

①放空不彻底、泵内有空气；

②过滤器或进油管线堵塞（油流不畅）、初级叶轮进口堵塞；

③油温过低或过高；.

④大罐或缓冲罐液位（压力）太低；

⑤平衡装置磨损严重（平衡管堵塞或由于操作不当引起）；

⑥ 离心泵低压端密封不严、漏失导致泵内进空气。

处理方法：

①重新放空至液体自然从输出端放空阀流出为止；

②清洗过滤器或检查进油管线通径；

③控制输油温度在450C~500C之间为最宜；

④检查输油大罐、缓冲罐液位、压力；

⑤检查平衡装置 （必要时可打开检查）；

⑥检查更换离心泵低压端密封或调整压帽螺丝。
