蝶阀

有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

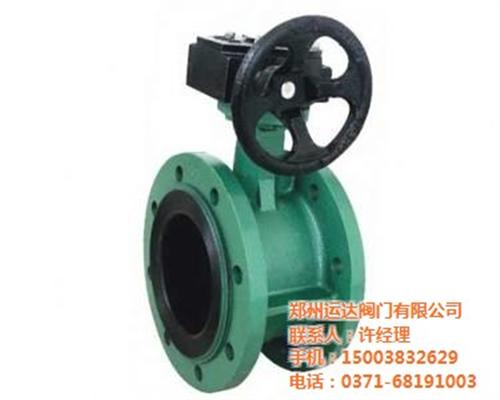

法兰式蝶阀：法兰式蝶阀为垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质，是安装在蝶板上的。

焊接式蝶阀：是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

阀门的开关所用驱动装置

阀门的驱动装置是利用外加动力启闭阀门的装置。使用驱动装置的目的是使阀门的操作省力方便、迅速可靠，或实现自动控制和遥控。对阀门驱动装置的基本要求是：转矩或推力能满足阀门的启闭需要，对行程和转矩的控制精准可靠，动力的选用适合现场情况，启闭动作符合控制要求，装置本身轻小。

阀门驱动装置按输出轴运动方式分为多圈回转式、部分回转式和直线往复式3种。多圈回转式适用于阀杆或阀杆螺母需要回转多圈才能全开或全关的阀门，如闸阀、截止阀，输出转矩值的系列一般为 40～10000牛米（推力为20～1100千牛）。部分回转式适用于阀杆在回转一圈之内就能全开或全关的阀门，如球阀、蝶阀，其输出转矩的系列一般为 125～125000牛米。直线往复式适用于阀杆只做直线往复运动就能全开或全关的阀门如电磁阀。阀门驱动装置按动力源可分为手动装置、气动装置、液动装置、电动装置、气液联动装置、电液联动装置等。

最原始和最简单的阀门驱动装置是手轮(手柄)。随着阀门的大型化和生产过程的自动化，对各种阀门驱动装置的需要越来越多。阀门驱动装置在工业生产自动化中占有重要地位。

蝶阀的施工、安装要点

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2）、安装在保温管道上的各类手动阀门，手柄均不得向下。

3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
