1．基本概念

1.1 简介 自从电加工机床投入实际应用以来已有五十多年的时间， 电加工机床的产量随着模具生 产量的增加而相应增长（其主要用途之一是加工模具） 。 由于在各种模具的加工中， 难加工材料增加以及加工形状变得更加复杂， 电加工机床已 成为通用机床，而不再是特殊的专用的加工设备。电火花加工的特点： 1） 脉冲放电的能量密度高，便于加工用普通的机械加工难于加工或无

法加工的特殊材 料和复杂形状的工件，不受材料硬度及热处理状况的影响。

深圳市宝安西乡运鑫五金经营部专业供应各种切割机床
其工作原理是利用 工具电极对工件进行脉 冲放电时产生的电腐蚀 现象来进行加工，但是 电火花线切割加工不需 要制作成形电极，而是 用运动着的金属丝作电 极，利用电极丝和工件 的相对运动切割出各种 形状的工件，若使电极 丝相对于工件进行有规 律的倾斜运动，还可以 切割出带锥度的工件。 图 1.1 与成形机比较，电火花线切割机的特点有： 1） 不需要制造成形电极，工件材料的预加工量小； 2） 能方便的加工出复杂形状的工件、小孔、窄缝等；

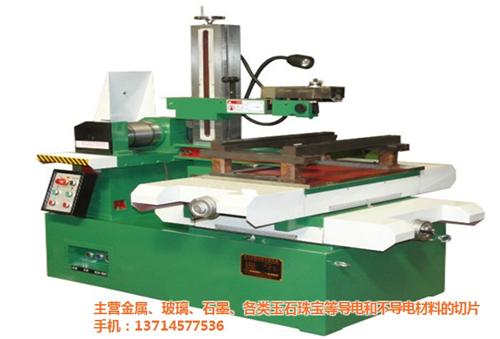

4） 放电必须是短时间的脉冲放电。 一般为 1?s—1ms。 这样才能使放电产生的热量来不 及扩散，从而把能量作用局限在很小的范围内，保持火花放电的冷极特性。 5） 脉冲放电需要多次进行，并且多次脉冲放电在时间上和空间上是分散的，避免发生 局部伤。 6） 脉冲放电后的电蚀产物能及时排放至放电间隙之外，使重复性放电顺利进行。1.4 快走丝线切割结构原理及特点 快走丝一般分成数控电源柜和主机两大部分， 电柜主要由管理控制系统、 高频电源和伺 服驱动等部分组成；主机主要由 X、Y 轴（有的带 U、V 轴） 、工作台、丝筒、立柱（或丝 架） 、工作液箱等部分组成，其结构示意图如图 1.1 所示。
