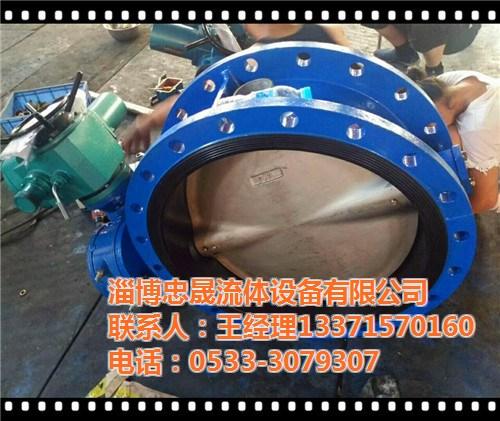

电动对夹式蝶阀采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。

[1] 应用范围编辑电动对夹式蝶阀[1]  广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。

优点1、电动蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。2、电动蝶阀结构简单，体积小，重量轻。3、电动蝶阀可以运送泥浆，在管道口积存液体最少。4、电动蝶阀低压下，可以实现良好的密封。5、电动蝶阀调节性能好。缺点1、使用压力和工作温度范围小。2、密封性较差。安装与维护1、在安装时，阀瓣要停在关闭的位置上。2、开启位置应按蝶板的旋转角度来确定。3、带有旁通阀的蝶阀，开启前应先打开旁通阀。4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

电动蝶阀工作原理及接线图

电动蝶阀由电动执行器和蝶阀组成，电动执行器为

90

度旋转，有开关和调节式两种控制

方式，

通过电动执行器旋转带动蝶阀的开启与关闭。

具备手动操作功能，

在断电时通过手动操作

来开关蝶阀。

常见的电动蝶阀接线图如下：

开关型带有源灯指示电动蝶阀接线图，

共有

5

根接线，

1

，

2

，

3

是控制部分，

1

，

4

，

5

是反

馈部分

我公司生产的电动蝶阀产品优点编辑①外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。②性能优越稳定齐全，有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。③动力损耗率低，可大量节约成本。④技术先进，电子部分采用进口原件性能稳定，机械部分加工精细精密耐磨，带有多重保护装置以免操作不当或过载造成损坏，手电动装置可随时手动控制，紧凑的结构优化设计消除了工作噪音大的不足。⑤智能一体化装置有信号4～20mA?DC输入输出，比例调节控制和定位，无需人工控制，可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。⑥安装在阀门上很方便，可不用机械加工则可直接安装在手动阀门上。⑦电压有AC220V、DC220V、DC24、AC110V等多种电源可提供。
