水利控制阀的安装

水平安装时，阀盖宜向上。消防给水系统的减压阀阀后应有排水设施。自动喷水灭火系统的需减压时，减压阀应设置在报警阀前（沿水流方向），与单个报警阀配套设置的减压阀，可不设备用减压阀；与多个报警阀配套设置的减压阀，应设备厂用减压阀。用于热水供应工程的减压阀，应采用热水型减压阀。

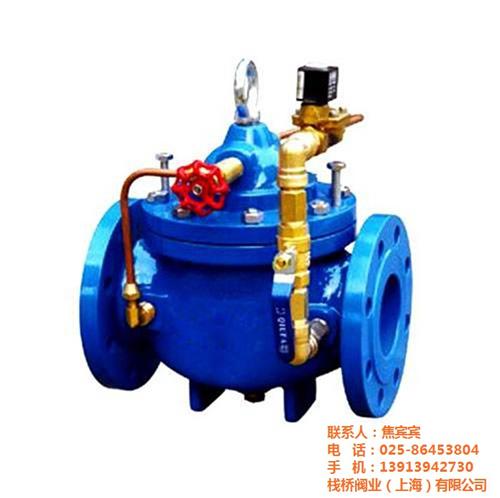

热水供应方式编辑采用干管干管循环方式（半循环方式）的热水供应工程，减压阀设置要求应与冷水工程相同；采用立管循环方式（全循环方式）的热水供应工程，减压阀设置应防止热水循环的破坏，各分区回水管在汇合点压力应平衡。水力控制阀就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。水力控制阀前要安装过滤器，并应便于排污的要求。水力控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。（注：内阀内一般消耗损伤品为膜片和 ...但在工程中应用水力控制阀时，还存在一定误区，如阀的适用条件，阀的设计选用要求，安装要点等

电动控制阀产品特点

配用WL智能型直行程电动执行器，体积小、规格全、重量轻、推力大、操作方便，无调整电位器，可靠性高、噪声小。

WL电动执行器采用一体化结构设计，具有自诊断功能，使用和调校十分方便。

有数字显示，可看到控制信号值、反馈信号值、电动手操值。

WL智能型电动执行机构功能：带断控制信号故障判断、报警及保护功能。即断信号时可使执行机构或

开；或关；或保持；或在0～100%之间予置的任意位置。及带阀门堵转故障判断、报管及保护功能。

一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

具有调节精度高、调节性能好的特点，允许温差≤l50℃。

除了阅盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。

波纹管密封型对移动的阀杆形成安全的密封，堵绝液体外漏。

流量控制阀

选型

可根据管道等径选用。

可根据蕞大流量和阀门的流量范围选用。

技术参数

介质温度：0-150℃；

工作温度：150℃；

工作压力：1.6MPa；

工作压差：20-600KPa；

流量精度：5%。

材质寿命

阀体—优质灰铸铁

内件—黄铜、不锈钢

膜片—三元乙丙

弹簧—不锈钢

寿命—十年以上

工作原理

数显流量控制阀其结构是由自动阀芯，手动阀芯及显示器部分组成。显示部分则由流量阀机芯、传感器发讯器、电子计算器显示器部分组成。它的工作是极其复杂的。被测水流经阀门，水流冲击流量机芯内的叶轮，叶轮旋转与传感发讯器感应，使传感器发出与流量成正比的电讯号，流量电讯号通过导线送入电子计算器，经过计算器计算、微处理器处理后，其流量值显示出来。手动阀芯是用来调节流量的，根据显示值来设定所需的流量值。自动阀芯是用来维持流量恒定的，即在管网压力变化时，自动阀芯就会在压力的作用下自动开大火关小阀口来维持设定流量数值不变。
