我公司生产的电动蝶阀分软密封对夹蝶阀与软密封法兰蝶阀、硬密封对夹蝶阀、硬密封法兰蝶阀

公称通径：40~1200mm，压力范围：0~16bar

介质温度：-40℃～150℃

阀体材质：铸铁、球铁材质，WCB、不锈钢（SS304、SS316、SS316L）

功能选项：手动、信号反馈、调节

我公司生产的

山东电动软密封对夹蝶阀技术参数

电动选配　QT系列、精小型系列

电源选配　AC220V、AV380V、DC24V

环境温度　-30℃~+70℃

欢迎新老客户随时来我公司考察参观！

电动蝶阀工作原理及接线图

电动蝶阀由电动执行器和蝶阀组成，电动执行器为

90

度旋转，有开关和调节式两种控制

方式，

通过电动执行器旋转带动蝶阀的开启与关闭。

具备手动操作功能，

在断电时通过手动操作

来开关蝶阀。

常见的电动蝶阀接线图如下：

开关型带有源灯指示电动蝶阀接线图，

共有

5

根接线，

1

，

2

，

3

是控制部分，

1

，

4

，

5

是反

馈部分

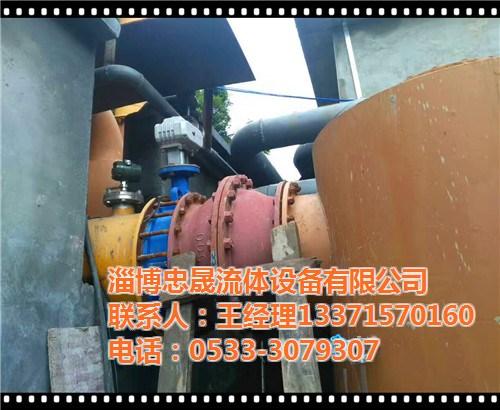

 电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动蝶阀是阀门

上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。如果要求电动蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。电动蝶阀的结构原理尤其适合制作大口径阀门。

调节型本身就带有反馈信号，而开关型可根据客户的具体需要来选择是否安装

反馈信号。电动塑料蝶阀亦称PVC 电动蝶阀，采用一体式电动执行器于塑料蝶阀组成。调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。
