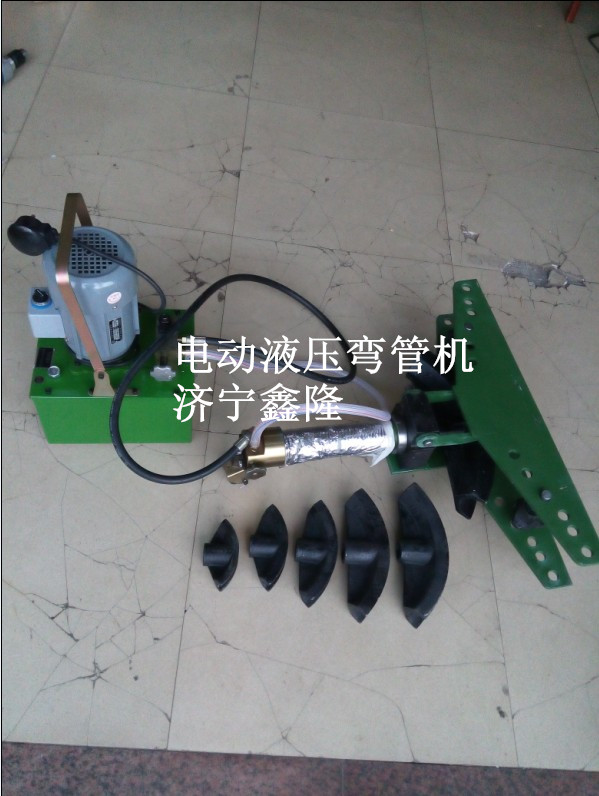

电动液压弯管机产品

一．DWG电动液压弯管机主要技术参数：

型号       DWG-2A DWG-3B DWG-4D

压力(MPA) 44 55 62

工作行程(MM) 250 320 420

弯管角度 π/2≤α＜π π/2≤α＜π π/2≤α＜π

曲率半径 4D 4D 4D

管子外径（直径φ）

壁厚（mm) 21.3×2.75 26.7×2.75 33.5×3.25 42×3.25 48×3.5 60×3.5

21.3×2.75 26.7×2.75 33.5×3.2542×3.25 48×3.5 60×3.5 75.5×3.75 88.5×4.0

21.3×2.75 26.7×2.75 33.5×3.25 42×3.25 48×3.5 60×3.5 75.5×3.75 88.5×4.0 108×4.5

整机重量(KG) 100 130 143

外形尺寸(MM) 76×38×23 96×42×28 118X45X23

电动泵重25KG

二．DWG系列电动弯管机用途：
DWG系列电动弯管机，动力采用我厂生产并荣获第十八届日内瓦国际发明金奖的超高压电液压泵。该机具有体积小、重量轻、能量大、结构简单、操作方便、使用寿命长的优点。是建筑、化工、水暖、石油、煤炭等行业理想的弯管工具

三．电动弯管机使用方法
l、将电动液压弯管机开关拧紧、支承轮和模子与被弯工件接触部位涂润滑油脂。
2、根据所弯管材大小，选择相应的弯模，装在活塞杆顶端，将两个支承轮相应的尺寸槽面向着弯模，特别注意支承轮应放在翼板面边的所相应尺寸孔内，“最大规格最外孔。以此类推。避免两支承轮位置不对称，造损坏模子及机件。
3、放好工件后将上翼板盖上，先用快泵使弯模压到工件件，再用慢泵将工件压到所需角度，弯好后打开关,工作活塞将自动复位，翻开上翼板，将工件取出。
四。钢管折弯机注意事项：1、电动液压弯管机使用前首先检查油箱内的油是否充足，如不足应加满。
2、工作前开关—定要关死；否则压力打不上，并把加油螺塞拧松，以便油箱通气.
3、所弯管材的外径一定要与弯模凹槽贴合，否则工件会产生凹瘪现象或将模子涨裂。
4、焊接管的焊缝在要处于弯曲处正外侧或正内侧。弯曲过程中两支承轮要同时转动且工件在支承轮的凹槽内滑动，如单面不动应停止操作。
5、电动液压弯管机平时做好设备的清洁保养工作，加油要清洁，—定要经80目以上滤网过滤，油滤装置要定期清洗
6、电动液压弯管机使用15号机械油。
五，电动液压折弯机易损件
为方便用户维修，将电动液压弯管机易损密封件放入备件袋中。

可能发生的故障及排除方法：

SWG-25手动弯管机参数：

鑫隆生产的弯管机

产品名称 型号 弯管范围
电动弯管机 DWG-2A 圆管21.3—60mm 壁厚 2.75-3.5
电动弯管机 DWG-3B 圆管21.3—88.5mm 壁厚2.75-4.0
电动弯管机 DWG-4D 圆管21.3—108mm 壁厚2.75-4.5
手动液压弯管机 SWG-2A 圆管21.3—60mm 壁厚 2.75-3.5
手动液压弯管机 SWG-3B 圆管21.3—88.5mm 壁厚2.75-4.0
手动液压弯管机 SWG-4D 圆管21.3—108mm 壁厚2.75-4.5
手动弯管机 SWG-22B 圆管8--22mm 壁厚0.7-1.5
手动弯管机 SWG-25 圆管10--25mm 壁厚2.25-2.75

电动多功能弯管机 定做弯管机

DWQJ-63 圆管19-63mm 方管20-50mm 壁厚 0.5-1.5mm  1.1kw

DWQJ-G76 圆管19-76mm 方管19-50mm 壁厚0.5-2mm   1.5kw

DWQJ-76A 圆管19-76mm 方管20-60mm 壁厚 0.5-2.5mm  2.2kw

DWQJ-76B 圆管19-76mm 方管20-60mm 壁厚 0.5-3.5mm  2.2kw

DWQJ-76c 圆管19-76mm 方管20-60mm 壁厚 0.5-2.0mm  1.1kw

BA-4      圆管19-76mm 方管20-60mm 壁厚0.5-2.5mm 2.2kw

DWQJ-G114 圆管13-114mm 方管 50-100mm 壁厚0.6-3（0.6- 5个厚） 5.5kw

平台式弯管机 圆管15-51mm 方管15-60mm  壁厚0.5-3mm
