ISG/ISW 根据水泵选型原则选型基本条件具体操作：

  1、根据装置布置、形条件、水位条件、运转条件确定选择卧式、立式其型式(管道式、潜水式、液式、堵塞式、自吸式、齿涂料泵/导热油泵/螺杆泵/锈钢水泵/沥青泵/高粘度泵轮水泵式等)泵

  2、根据液体介质性质确定清水泵热水泵油泵、水泵,化工泵或耐腐蚀泵或杂质泵或者采用堵塞泵安装易爆区域泵应根据易爆区域等级采用相应防爆电机

  3、根据流量确定选单吸泵双吸泵；根据扬程高低选单级泵级泵高转速泵低转速泵(空调泵)、级泵效率比单级泵低涂料泵/导热油泵/螺杆泵/锈钢水泵/沥青泵/高粘度泵选单级泵级泵同都能用首先选用单级泵

  4、确定水泵具体型号

  确定选用系列水泵按流量(没流量通取流量1.1倍作流量)取放5%—10%余量扬程两涂料泵/导热油泵/螺杆泵/锈钢水泵/沥青泵/高粘度泵性能主要参数型谱图或者系列特性曲线确定具体型号操作：

  利用泵特性曲线横坐标找所需流量值纵坐标找所需扬程值两值别向向右引垂线或水平线两线交点落特性曲线则该泵要选泵种理想情况般少通碰列两种情况：

  第种：交点特性曲线说明流量满足要求扬程够若扬程相差或相差5%左右仍选用若扬程相差则选扬程较泵或设减管路阻力损失

  第二种：交点特性曲线泵特性曲线扇状梯形范围内 初步定型号根据扬程相差少决定否切割叶轮直径

 若扬程相差切割若扬程相差按所需Q、H、根据其ns切割公式切割叶轮直径若交点落扇状梯形范围内应选扬程较泵选泵须考虑产工艺要求选用同形状Q-H特性曲线

  5、水泵型号确定水泵或输送介质物理化介质近似水泵需再关产品目录或本根据该型号性能表或性能曲线进行校改看工作点否落该泵优先工作区效NPSH否于（NPSH）反NPSH校改几何安装高度

  6、于输送粘度于20mm2/s液体泵（或密度于1000kg/m3）定要水实验泵特性曲线换算该粘度（或者该密度）性能曲线特别要吸入性能输入功率进行认真计算或较核

管道离心泵分为立式与卧式两种，立式管道泵的安装方式为立式所以进出口管路是以水平方向进出品在同一中心线上，就像泵也是管道的一部份一样，卧式管道泵的安装方式为卧式进口平行，出口垂直，所以进出口之间呈90度直角，类似于在管路上装了一个弯头的样子。立式与卧式管道泵性能相同，根据现场条件的不同可以选择使用立式或卧式管道离心泵，管道离心泵是利用叶轮旋转而使水产生的离心力来工作的。离心泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水在离心力的作用下，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的出水管路。水泵叶轮中心处，由于水在离心力的作用下被甩出后形成真空，吸水管中的水便在大气压力的作用下被压进泵壳内，叶轮通过不停地转动，使得水在叶轮的作用下源源不断流入与流出，达到了输送水的目的。

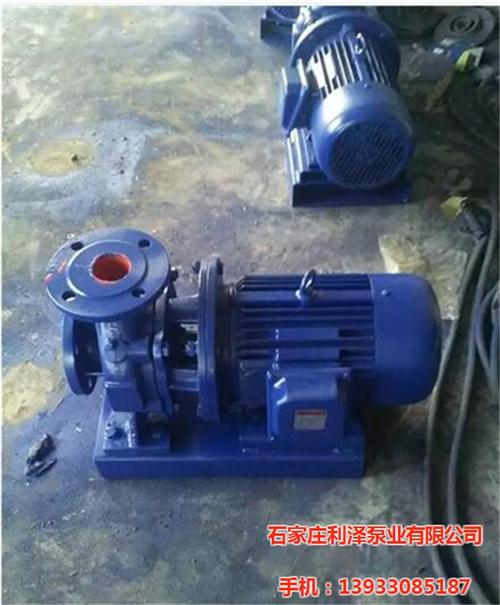

1、ISW型卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

2、ISWR型卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。

lSWH型卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。

4、lSWB型卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。

二、工作条件:

1、吸入压力≤1．6MPa，或泵系统工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时注明，以便本厂采用耐磨式机械密封。

三、产品特点:

运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承，简易方便。

占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

ISG型立式管道泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。

2、IRG(GRG)型立式热水(高温)循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采用暖系统循环用泵，IRG型使用温度T<120℃，GRG型使用温度T<240℃。

3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为20℃~+120℃。
