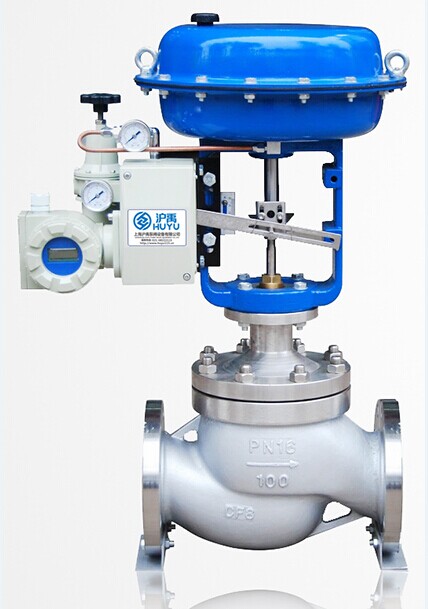

高性能气动调节阀，气动小流量调节阀，进口气动调节阀_上海沪禹
具有国际先进水平的新型调节阀。它由新型多弹簧薄膜执行机构与低流阻直通单座调节阀组成，符合IEC国际标准。它集重量轻、高度矮、流量系数大、动作稳定可靠、可调比大等优点于一体。是替代ZMAP型单座调节最理想的产品。它可广泛用于化工、冶金、炼油、电站等自动控制系统中。小口径单座调节阀是一种单座高精度的调节阀，具备以下设计特色：
采用等截面S形流道，流阻小，流通能力大

小规格阀芯阀杆采用一体式结构，避免了销钉或焊接带来的问题

小规格采用顶部导向结构，结构紧凑，流量通畅，不易卡堵

可调范围大，调节精度高

适用于各种流体介质的控制

高度比国产同类产品低三分之一，调节控制精度比同类国产调节阀高一倍，适用于小流量高精度调节工况。

阀体型式：直通单座铸造球形阀

公称通径：15、20、25mm

阀芯尺寸：3、4、5、6、8、10、12、15、20mm

公称压力：ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa

连接型式：法兰连接：FF、RF、RJ、LG

法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等

上阀盖：
常温型（P）：-17～+230℃
伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃、
伸长Ⅱ型（EⅡ）：-100～-45℃、
伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件：
阀芯型式：单座柱塞型阀芯
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构：
型式：HA多弹簧薄膜执行机构
膜片材料：丁睛橡胶夹尼龙布
弹簧范围：20～100、80～240kPa
供气压力：140～400kPa
气源接口：Rc14
环境温度：-30～+70℃
阀作用型式：气—关式或气—开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能：
泄 漏 量：符合ANSI B16.104-1976Ⅵ级
灵敏度：0.1%F.S以内
重复精度：0.5% F.S以内
