潜水泵工作原理

开泵前，吸入管和泵内必须充满液体。开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排出管流出。此时，在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。

天津市明奥泵业有限公司的潜水泵结构型式的选择

（1）按水泵电机的结构型式来分，有干式、油浸式、充水式与屏蔽式。干式电机象普通封闭式电机那样，定转子处在空气中；油浸式电机内部充满油液；充水式电机内部充满清水；屏蔽式电机定、转子是隔开的，定子部分是干式、转子部分充油或充水。

干式电机的密封性能相对较差，但价格便宜；油浸式电机与充水式电机能改善密封条件，使外界的水不易进入电机内部，适用面较广；屏蔽式电机的密封性能与绝缘性能都比较好，价格也较贵。

（2）按水泵本身的结构型式来分，有轴流式、离心式与混流式等，各自适用于不同的场合。轴流式水泵适合低扬程、大流量的情况；离心式水泵适合高扬程、小流量的情况；混流式水泵则适合扬程与流量都比较适中的情况。

我们只要按照上述两个方面的内容，结合实际应用场合的具体情况，就能对潜水泵的结构型式作出恰当的选择。

潜水泵出水配管的选择

各种规格的潜水泵对出水管有一定的要求，内径大小不符或长度过长都会影响流量，降低效率和浪费电能。同时还要消耗泵的扬程，达不到潜水泵的使用要求。因此一定要按照泵对出水配管的内径要求选配出水管，其长度以达到扬程高度的长度为原则来确定。

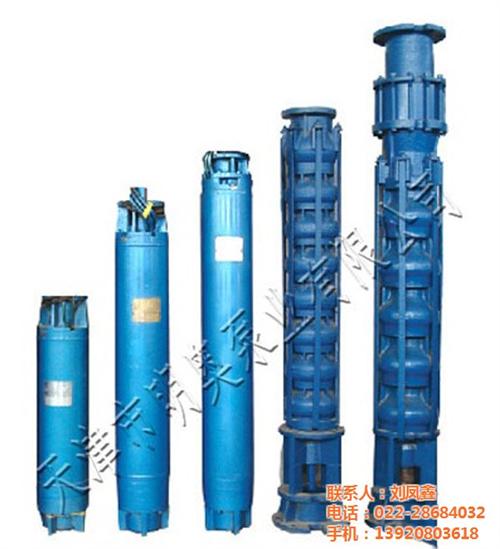

深井潜水泵的结构特点

1、QJ系列井用潜水电泵，由潜水三相异步电动机和水泵两大部分组成。电动机与其上部的泵体直联，电机轴上端设有可靠的轴封装置，能有效地防止电动机内的冷却液与所抽送的介质之间的交换，保证水泵长期安全可靠地运行。

2、潜水泵为单吸多级立式离心泵；潜水电机为充水湿式、立式井用潜水异步电动机。电机与水泵通过筒式联轴器直联。

深井潜水泵深井潜水泵

3、电动机绕组为尼龙护套聚乙烯耐水电磁线。电机腔内注满洁净的清水即可.

4、电机导轴承采用水润滑轴承。电机下部没有能承受水泵上下轴向力的止推轴承，高扬程水泵的止推轴承采用含镍铜扇形块，和它对磨的是进口的菲勒伯斯滑板，承受水泵的上下轴向力。

5、高扬程潜水泵在泵与电机中间增设轴向力承载器，扬程可提高到900m。
