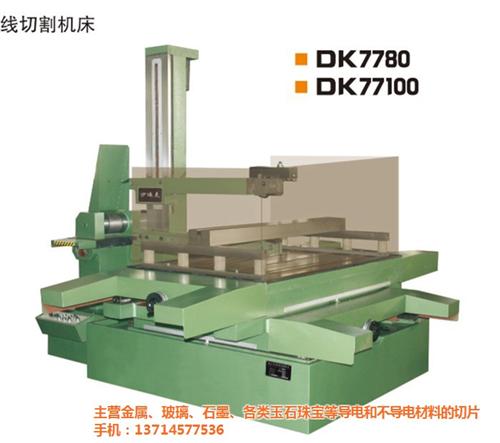

深圳市宝安西乡运鑫五金经营部专业供应各种切割机床
主机 hengtiancnc.com 锥度装置：安装在线架上，通过驱动步进电 机使锥度装置在 U、V 轴方向上移动， 与 X、Y 轴配合完成四轴联动。 线架结构：采用两悬臂对称结构 ，钼丝的张力始终保持在其正常的受力范围内；上 下悬臂导轮数目相同，钼丝受力均匀，无论加工厚薄工件均不易短丝；比起 C 型结 构，两悬臂对称结构缩短了运 丝路径，从而减少了振动点，确保了精度。 工作台：工作台带有 T 型槽，台面 上配备夹具，适用于各类工件的装夹 运丝部件：运丝筒采用轻型钢质 材料，平稳度高、耐磨抗腐蚀，

1．基本概念

1.1 简介 自从电加工机床投入实际应用以来已有五十多年的时间， 电加工机床的产量随着模具生 产量的增加而相应增长（其主要用途之一是加工模具） 。 由于在各种模具的加工中， 难加工材料增加以及加工形状变得更加复杂， 电加工机床已 成为通用机床，而不再是特殊的专用的加工设备。电火花加工的特点： 1） 脉冲放电的能量密度高，便于加工用普通的机械加工难于加工或无

法加工的特殊材 料和复杂形状的工件，不受材料硬度及热处理状况的影响。

深圳市宝安西乡运鑫五金经营部专业供应各种切割机床

2） 伺服控制 电火花线切割加工过程当中， 电极丝的进给速度是由材料的蚀除速度和极间放电状况的 好坏决定的。 伺服控制系统能自动态调节电极丝的进给速度， 使电极丝根据工件的蚀除速度 和极间放电状态进给或后退， 保证加工顺利进行。 电极丝的进给速度与材料的蚀除速度一致， 此时的加工状态好，加工效率和表面粗糙度均较好。
