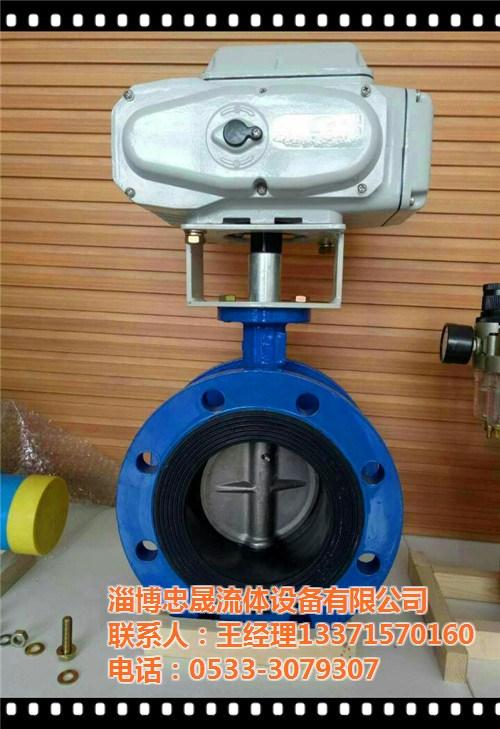

电动蝶阀由电动执行器和蝶阀组成，电动执行器为 90 度旋转，有开关和调节式两种控制 方式， 通过电动执行器旋转带动蝶阀的开启与关闭。 具备手动操作功能， 在断电时通过手动操作 来开关蝶阀。 常见的电动蝶阀接线图如下： 开关型带有源灯指示电动蝶阀接线图， 共有 5 根接线， 1 ， 2 ， 3 是控制部分， 1 ， 4 ， 5 是反 馈部分 电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动蝶阀是阀门 上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。如果要求电动蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。电动蝶阀的结构原理尤其适合制作大口径阀门。 调节型本身就带有反馈信号，而开关型可根据客户的具体需要来选择是否安装 反馈信号。电动塑料蝶阀亦称PVC 电动蝶阀，采用一体式电动执行器于塑料蝶阀组成。调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。
电动蝶阀工作原理及接线图
我公司生产的电动硬密封蝶阀主要以走高温介质为主而做的，
山东电动硬密封蝶阀阀体参数：
公称压力 PN1.0、PN1.6、PN2.5
连接方式 法兰式
法兰标准 GB（JB、ANSE、JIS）其它标准请定做
阀体材质 球铁、灰铁、WCB、SS304、SS316、SS316L
密封材料 Y（多层或混合硬密封）、S（不锈钢金属密封）
工作温度 T7：-30℃~+250℃（Y） T8：-30℃~+350℃（S）T9：-30℃~+400℃（S）T95：-30℃~+450℃（S）
介质温度来决定阀体本身的材质，三偏心结构可以做到零泄漏打压测试，更好了为高温气体、液体选型合适的蝶阀。
山东电动硬密封蝶阀准规范：
结构长度 都是根据国家标准的国标法兰，重量及结构长度也是国标
安装与维护1、在安装时，阀瓣要停在关闭的位置上。2、开启位置应按蝶板的旋转角度来确定。3、带有旁通阀的蝶阀，开启前应先打开旁通阀。4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
