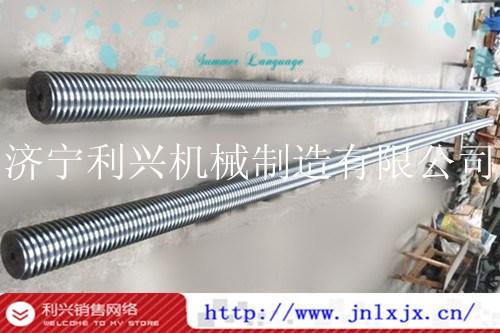

梯形丝杠是要求螺纹在运动中作移动的关键部件，主要采用优质合金钢材加工，经过热处理加工，保证其优良的机械性能，在制造过程中，粗精工序分开，有效保证零部件的应力合理分布，关键工序在恒温车间加工，稳定的温度，保证高精度丝杠的全部指标符合国标JB/T 2886-1992机床梯形螺纹丝杠、螺母技术条件有关验收标准。

梯形丝杠精度等级及验收技术标准：L标识左旋丝杠，右旋丝杠一般不标注。精密丝杠车床，外元磨床，平面磨床的进给运动等。

8级丝杠-一般传动，普通车床及螺纹铣床；主要设备：粗加工：数控车床1M, 2M, 3M,普通车床：1M—8M车床等；半精加工：数控旋风铣车床：精加工：1M, 2M, 3M, 4M, 5M, 8M精密滚珠丝杠车床，恒温加工，校正尺补偿保证6级，7级，8级，9级不同丝杠加工精度。

梯形螺纹丝杠是应用很广泛的传动螺纹，分为米制和英制两种。英制梯形螺纹的牙型角为29°（在我国应用较少），我国主要应用米制梯形螺纹，其牙型角为30°。

1．正确认知梯形螺纹标记

梯形螺纹的标记由螺纹代号、公差代号及旋合长度代号组成，彼此用“—”分开。根据国标规定，梯形螺纹代号由种类代号Tr和螺纹“公称直径×导程”来表示，由于标准对内螺纹小径D1和外螺纹大径只规定了一种公差带（4H、4h），规定外螺纹小径d3的公差位置永远为h的丝杠基本偏差为零。公差等级与中径公差等级数相同，而对内螺纹大径D4，标准只规定下偏差（即基本偏差）为零，而对上偏差不作规定，因此梯形螺纹丝杠仅标记中径公差带，并代表梯形螺纹公差（由表示公差带等级的数字及表示公差带位置的字母组成）

丝杠螺纹的旋合长度分为三组，分别称为短旋合长度（S）、中旋合长度（N）和长旋合长度（L）。在一般情况下，中等旋合长度（N）用的较多，可以不标注。

梯形螺纹副的公差代号分别注出内、外螺纹的公差带代号，前面是内螺纹公差带代号，后面是外螺纹公差带代号，中间用斜线分隔。

标记示例：

丝杠螺纹代号

单线螺纹丝杠：Tr40×6-7H-L

             Tr：螺纹种类代号（梯形螺纹）

             40：公称直径

             6：导程(对于单线螺纹而言,导程即为螺距)

             7H：内螺纹公差代号

             L：旋合长度代号

梯形丝杠加工程序：调整车床：先转动手柄接通丝杠，根据工件的螺距或导程调整进给箱外手柄所示位置。调整到各手柄到位。

3、开车、对刀记下刻度盘读数，向右退出车刀。

4、合上开合螺母，在丝杠工件表面上车出一条螺旋线，横向退出车刀，并开反车把车刀退到右端，停车检查螺距是否正确（钢尺）。

5、开始切削丝杠，利用刻度盘调整切深（逐渐减小切深）。注意操作中，车刀将终了时应做好退刀、停车准备，先快速退出车刀，然后开反车退回刀架。吃刀深度控制，粗车时t=0.15~0.3mm，精车时tく0.05mm。

12   45 钢丝杠和 40Cr 钢丝杠调质的热处理工艺 调质是淬火加高温回火的双重热处理， 其目的是使工件具有良好的综合机械 性能。
