防爆气动球阀安装注意事项

1、安装前看一下管道内是否有杂质，焊渣等，必须要把管线内打扫干净。

2、球阀与法兰管线中间按管路设计要求装上密封垫，其次螺栓需对称，逐次均匀拧紧。

3、安装完毕以后检查阀前压力是否正确，

4、启动球阀开关的次数动作是否灵活，球阀工作是否正常。

5、流体阻力小、球阀是所有阀类中流体阻力最‘小的一种，即使是缩径球阀，其流体阻力也相当小。

结构原理

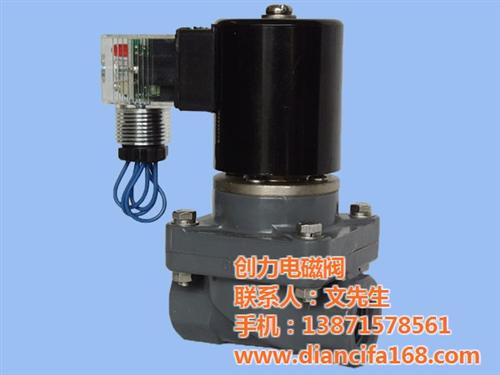

　　n 本电磁阀具有结构简单，流量大，寿命长，安全可靠等特点。

　　n 本阀系直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。

　　n DN100口径以上煤气电磁阀，应采用二次开阀结构。

　　n 根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。

　　n 电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质可流通。

　　n 常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。

防爆电气设备分为二类：

I类煤矿井下用电气设备

II类除矿井以外的场所使用的电气设备

II类电气设备，按其适用于爆’炸气体混合物最‘大试验安全间隙或最’小点燃电流比，分为IIA、IIB、IIC三类；按其最‘高表面温度分为T1-T6六组。IIC是隔爆型中最’高级，可履盖IIA、IIB的应用范围1.4、爆‘炸性气体混合物按引燃温度分组，见表1。1.5、爆‘炸性气体混合物，按其最‘大试验安全间隙MESG或最’小点燃电流比MICR分级，见表2。’

组别 引燃温度T℃

T1＜450     ； T2＜300  ；     T3 ＜200  ；      T4 ＜135  ；        T5 ＜100   ；T6 ＜85；

类别 最’大试验安全间隙(MESG)mm  最‘小点燃电流比MICR

II A ≥0.9＞0.8                    II B  0.5＜MESG＜0.90.45≤MICR≤0.8          II C ≤0.5 ＜0.45
