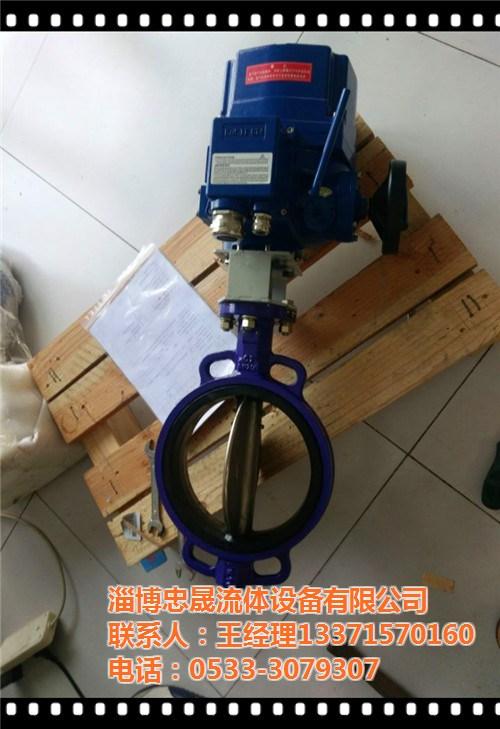

电动蝶阀是由电动执行机构和蝶阀组成的阀门组成的，所以它具备了蝶阀操作简便，结构简单等优点，也广泛应用于化工，等行业。常用的电动蝶阀有对夹式电动

蝶阀和法兰式电动蝶阀两种。而因为有电动执行机构的辅佐，使蝶阀的发展又上了一个

新台阶。

一、

电动蝶阀的原理其实很简单，

就像日常使用的刮胡刀一样，能量来源便是电力，

电力带动了阀板的运转，

从而达到启闭阀门并流通或截止流体的作用。

输入220V

电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号

(4

～20mADC

或

1

～

5VDC)

及单相电源即可控制运转。

我公司生产的电动蝶阀分电动开关蝶阀与电动调节阀蝶阀，根据介质及温度压力不同，可以分为软密封蝶阀和硬密封蝶阀，电动调节蝶阀工作电源通常有：DC24V,AC220V，AC380V等。输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

广泛应用于食品、环保、轻工、石油、化工、水处理、市政工程、造纸、电力、水处理等行业的工业过程自动控制系统中。

　　电动蝶阀适用于暖通与制冷行业，同时亦可用于工业领域、一般服务领域与水处理。优点1、电动蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。2、电动蝶阀结构简单，体积小，重量轻。3、电动蝶阀可以运送泥浆，在管道口积存液体最少。4、电动蝶阀低压下，可以实现良好的密封。5、电动蝶阀调节性能好。缺点1、使用压力和工作温度范围小。2、密封性较差。

我公司生产的电动蝶阀有电动对夹硬密封蝶阀与电动法兰硬密封蝶阀，具体参数如下：

山东电动硬密封蝶阀阀体参数：

公称压力　PN1.0、PN1.6、PN2.5

连接方式　法兰式　

法兰标准　GB（JB、ANSE、JIS）

阀体材质　灰铁、球铁、WCB、SS304、SS316、SS316L

球芯材质　HT、WCB、SS304、SS316、SS316L

密封材料　Y（多层或混合硬密封）、S（不锈钢金属密封）

工作温度　T7：-30℃~+250℃（Y）　T8：-30℃~+350℃（S）T9：-30℃~+400℃（S）T95：-30℃~+450℃（S）

山东电动硬密封蝶阀准规范：

根据国家标准设计，法兰为机械部国家标准连接尺寸，欢迎来厂考察
