气缸与阀体安装调试方法及注意事项

将阀门用外力置于关闭状态，首先将阀门用外力置于关闭状态，即顺时针旋转阀轴直到阀板与阀座密封接触，同时将气缸也置于关阀状态，即气缸轴上方小槽与缸体成垂直状对于顺时针旋转为关阀的阀门。

然后将气缸装到阀门上去（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

对夹蝶阀法兰和普通的法兰的区别在内径上。对夹蝶阀法兰的内径是正好和阀门的DN的内径相吻合的而在后面的一个槽，而这个槽就是把连接的钢管插入里面，两侧留有一到两个或者更多的余量（视蝶阀的口径大小而言的）。

除了这些，对夹蝶阀法兰与普通的法兰就没有什么区别了。对夹蝶阀法兰亦称蝶式法兰、或对夹专用法兰，是对夹蝶阀上面专用的法兰，与对夹式的蝶阀相匹配的。

现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

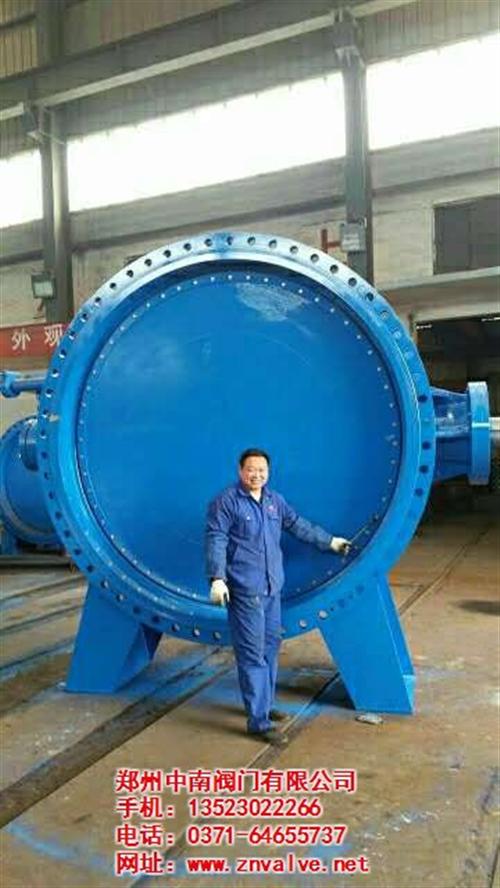

蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
