1WEW-100吨微机屏显万能试验机简介

        WEW-1000D型本机主要用于金属、非金属材料之拉伸、压缩、弯曲等力学性能试验，增加剪切附具可做剪切试验。本机配有计算机、打印机、电子引伸计、光电编码器及通用试验软件，可以准确测定金属材料的抗拉强度、屈服强度、规定非比例延伸强度、延伸率、弹性模量等力学性能。试验结果可以查询和打印（力-位移，力-变形，应力-位移，应力-变形，力-时间，变形-时间）六种曲线及相关试验数据，具有软件自检功能，能自诊断故障，详见软件说明。是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设备。

2  WEW-100吨微机屏显万能试验机方案描述

2.1 主机

主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。整机如图一所示:

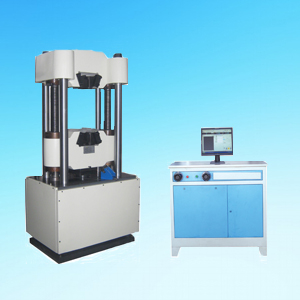

图一   外观示意图（以实物为准）

2.2 传动系统

下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。

2.3 液压系统

液压原理如图二所示，为负载适应型进油节流调速系统。

图二   液压原理图

油箱内的油经过过滤油网被吸入油泵后，经油泵的输油管送到送油阀内，当送油手轮关闭时，由于油压作用而将活塞推开，油从回油管流回油箱，当送油手轮打开时，则油液经由油管进入工作油缸内，再通过压力油管经过回油阀体流回油箱。

2.4 控制系统

2.4.1. 主界面集多功能于一体

2.4.1.1. 软件设计针对试验操作的快速性与方便性。采取特别设计方法满足大批量工艺试验需要。

2.4.1.2. 系统分级管理，系统参数对专家级用户全部开放，既保证了系统的使用灵活性，又可以使试验系统的使用安全可靠。

2.4.2. 主菜单

2.4.2.1. 具备完整的文件操作功能，如试验报告、试验参数、系统参数等均可以文件方式存储。

2.4.2.2. 支持各类商业通用打印机。

2.4.2.3. 控制系统以软件系统为支撑，升级简易。

2.4.3. 数据处理选项界面

2.4.3.1. 自动数据处理，处理方法满足多种国际国内标准。

2.4.3.2. 具备手工数据处理功能，适合用户进行各类复杂的数据分析。

2.4.3.3. 试验数据可以文本方式进行存储，可用任何通用商业数据处理软件对数据进行二次处理。

2.5 安全保护装置

a） 当试验力超过最大试验力的3%时，过载保护，油泵电机停机。

b） 当活塞升起达到上极限位置时，行程保护，油泵电机停机。

2.6 附具

全套附具包括：拉伸附具，压缩附具，弯曲附具。

2.7 其他

使用说明书，合格证，装箱单等见随机技术文件。

3 主要性能技术指标

3.1最大试验力kN          1000

3.2试验力测量范围kN   50～1000

3.3试验力示值相对误差≤示值的   ±1%

3.4   试验力分辨率          0.01kN

3.4位移测量分辨力mm     0.01

3.5变形测量精度              0.01

3.6最大拉伸试验空间mm   650

3.7最大压缩空间mm         550

     最大试样宽度mm         500

3.8活塞行程mm                250

3.9圆试样钳口夹持直径mm   Φ13-Φ60

3.10扁试样钳口夹持厚度mm  0-15

3.11扁试样最大夹持宽度mm  75

3.12压盘尺寸mm   φ160mm

3.13弯曲试验两点间最大距离mm  450

3.14弯曲支滚宽度mm    140

3.15弯曲支滚直径mm    Φ40

3.16最大弯曲度mm       150

3.17活塞最大移动速度mm/min  50

3.18夹紧方式自动加紧

3.19主机外形尺寸mm720×580×2100

3.20测力柜外形尺寸mm1000×700×1400

4 系统配置清单

4.1试验机主机油缸下置式主机1台

4.2压力传感器宁波镇海1只

4.7电气控制系统专有技术生产1套

4.8引伸计YYU-25/50北京钢铁研究院生产1只

4.9光电编码器1只

4.10计算机联想  启天商用1台

4.11打印机HP彩色喷墨打印机1台

4.12标准附具

圆试样拉伸钳口mmΦ13-Φ26、Φ26-Φ40各1套

扁试样拉伸钳口mm0-151套

压缩附具mmΦ1601套

弯曲附具mm试验两支点间最大距离4501套
