江苏中策门有限公司主要生产【直通式衬氟截止阀】，是国内著名『截止阀』制造商，为广大客户打造外观精美，价格合理、售后保证的高品质【直通式衬氟截止阀】；我公司不断采用新材料、新技术保障J41F3、J41F46直通式衬氟截止阀产品对工况的适用性，使用寿命长等特点，中策为您提供衬氟截止阀型号标准、结构尺寸、作用原理、安装维护等详细说明书。
直通式衬氟截止阀J41F3,J41F46概述：
J41F46、J641F46、J941F46直通式衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
直通式衬氟截止阀驱动方式：
手动
J41F3
角式
J441F3
J41F46
J441F46
气动
J641F3
电动
J941F3
J641F46
J941F46
直通式衬氟截止阀技术规范
设计标准
GB12233/GB12233
结构长度
GB12221
法兰标准
JB/T79-94
GB9113.1-26
检验试验
GB/T13927
驱动方式
手动、电动、气动
直通式衬氟截止阀主要零部件材料表
序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
PL
RL
1
阀体/阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球体/阀杆
25
2Cr13
1Cr18Ni9
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里/阀座
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4
填料压盖
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)
PTFE(F4)
PTFE(F4)
6
活节螺栓
35
1Cr17Ni2
1Cr17Ni2
7
阀杆螺母
ZCuAl10Fe3
ZCuAl10Fe3
ZCuAl10Fe3
8
紧固螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
9
螺母
45
0Cr18Ni9
0Cr18Ni9
10
手柄
WCB
WCB
WCB
直通式衬氟截止阀主要外形和连接尺寸
公称通经
L
D
D1
D2
f
b
Z-φd
DN(mm)
NPS(inch)
PN1.0MPa
15
1/2
130
95
65
45
2
14
4-φ14
20
3/4
150
105
75
55
2
16
4-φ14
25
1
160
115
85
65
2
16
4-φ14
32
11/4
180
135
100
78
2
18
4-φ18
40
11/2
200
145
110
85
3
18
4-φ18
50
2
230
160
125
100
3
20
4-φ18
65
21/2
290
180
145
120
3
20
4-φ18
80
3
310
195
160
135
3
22
4-φ18
100
4
350
215
180
155
3
22
8-φ18
125
5
400
245
210
185
3
24
8-φ18
150
6
480
280
240
210
3
24
8-φ23
200
8
495
335
295
265
3
26
8-φ23
250
10
622
390
350
320
3
28
12-φ23
300
12
698
440
400
368
4
28
12-φ23
350
14
787
500
460
428
4
30
16-φ23
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-φ14
20
3/4
150
105
75
55
2
16
4-φ14
25
1
160
115
85
65
2
16
4-φ14
32
11/4
180
135
100
78
2
18
4-φ18
40
11/2
200
145
110
85
3
18
4-φ18
50
2
230
160
125
100
3
20
4-φ18
65
21/2
290
180
145
120
3
20
4-φ18
80
3
310
195
160
135
3
22
8-φ18
100
4
350
215
180
155
3
24
8-φ18
125
5
400
245
210
185
3
26
8-φ18
150
6
480
280
240
210
3
28
8-φ23
200
8
495
335
295
265
3
30
12-φ23
250
10
622
405
355
320
3
32
12-φ25
300
12
698
460
410
375
4
34
12-φ25
PN2.5MPa
15
1/2
130
95
65
45
2
16
4-φ14
20
3/4
150
105
75
55
2
16
4-φ14
25
1
160
115
85
65
2
16
4-φ14
32
11/4
180
135
100
78
2
18
4-φ18
40
11/2
200
145
110
85
3
18
4-φ18
50
2
230
160
125
100
3
20
4-φ18
65
21/2
290
180
145
120
3
22
8-φ18
80
3
310
195
160
135
3
22
8-φ18
100
4
350
230
190
160
3
24
8-φ23
125
5
400
270
220
188
3
28
8-φ25
150
6
480
300
250
218
3
30
8-φ25
09
09
2021

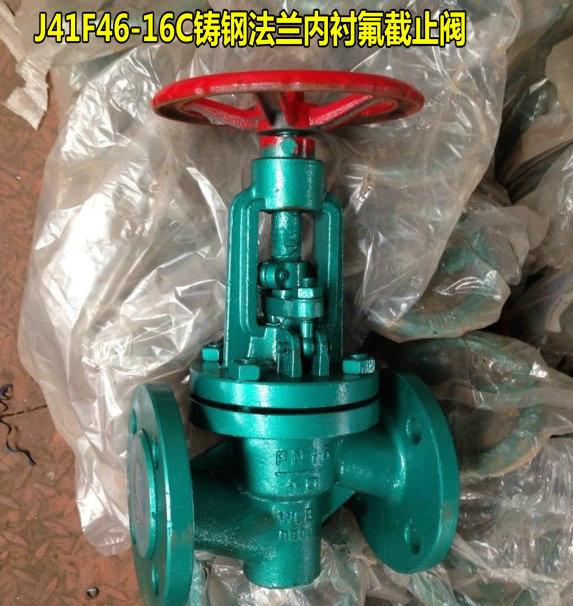

J41F46-10C衬氟截止阀 铸钢衬氟截止阀 法兰衬氟截止阀 耐酸碱截止阀
