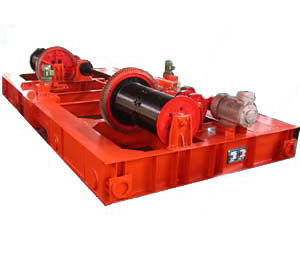

QPK卷扬启闭机产品简介

QPK卷扬启闭机属于四川启闭机厂家生产的一种产品，是用钢索或钢索滑轮组作吊具与闸门相连接，通过齿轮传动系统使卷扬筒绕、放钢索从而带动升降的机械,也叫做钢丝绳固定式卷扬机，产品由电动机，联轴节，制动器，齿轮箱和卷筒组成，主要适用于大、中、小型水电站、水库、河流水产养殖业等水利水电工程的闸门启闭装置，即当水轮发电机组负荷调速系统失灵，在出现飞逸之前，或压力管道出现破裂等事故时，通过自控或手动，确保闸门在2分钟内快速关闭，以达保护机组和厂房安全生产。卷扬启闭机工作原理是利用钢索或钢索滑轮组作吊具与闸门连接，通过齿轮传动系统使卷扬筒绕和放钢索从而带动升降的机械，产品具有构造简单科学，维护检修方便等特点。主要适用于各种类型大口径闸门，卷扬启闭机分为单吊点卷扬启闭机和双吊点卷扬启闭机两种，双吊点卷扬启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行，可做成一边驱动或两边驱动，卷扬启闭机一般是一扇水利闸门安装配套一台，安装位置一般是在高出闸门槽顶部的闸墩上。

QPK卷扬启闭机主要特点概述

QPK卷扬启闭机具有结构简单、安装方便等主要特点，产品广泛适用于灌区各级渠道上的涵洞闸门和引水工程闸门作为启闭设备，但目前使用的一些卷扬启闭机不能有效的预防顶闸事故的发生，即便在设备上安装了限位开关，也只能起限位作用，在卷扬启闭机运行过程中稍有不慎将会发生顶断设备机梁使钢筋混凝土梁上缘开裂破坏，严重的会发生启闭机台（梁）位移、旋转、倾复，甚至造成操作人员伤亡，设备还会引起电机过载而烧毁，严重影响水利工程的安全运行和威胁操纵人员安全。

QPK卷扬启闭机型号注解

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

QPK卷扬启闭机主要性能参数

QPK卷扬启闭机完成安装后检查事项
1，QPK卷扬启闭机完成安装后应能做到在主泵突然停机时应能立即自动下放，开机时能自动提升。
2，QPK卷扬启闭机完成安装后应测试有水状态时启闭机提升和关闭闸门的速度是否满足设计要求。
3，QPK卷扬启闭机完成安装后应进行快速下放闸门，并且在在启闭机电机侧，测量其振幅不得超过±0.10mm，噪音不得大于85分贝是否达到要求。
4，QPK卷扬启闭机完成安装后应做到快速下放时，闸门不得冲击底板，钢丝绳不得松弛。

QPK卷扬启闭机小故障排除方法

QPK卷扬启闭机在发现轮齿折断、点蚀、咬合、磨损或塑性变形时，可进行齿廓修形和齿向修形，必要时需要更换新配件，如果钢丝绳一端有锈斑或断丝，且断丝数不超过规定值时，可调头再一次使用，必要时应必须更换新绳，如果卷扬启闭机制动器的制动轮有裂纹、砂眼或主弹簧长度不够应进行整修或更换，如果出现传动轴的弯曲度超过规定值时，可允许在不加温的情况下校正，若轴瓦磨损过大，应立即更换新配件。

QPK卷扬启闭机使用注意事项
1，QPK卷扬启闭机卷筒上的钢丝绳必须排列整齐，有重叠和斜绕时，应停机重新排列，并且严禁在转动中用手或者脚去拉踩钢丝绳，钢丝绳作业中不能全部放完，最少要保留三圈，钢丝绳不许打结或者扭绕，在一个节距内断线超过10％时，就该更换。
2，QPK卷扬启闭机作业操作中，任何人不得跨越钢丝绳，闸门提升后，操作人员不得离开操作室。工作人员休息时闸门必须降至地面，卷扬启闭机作业中，司机和信号员要保持良好的能见度，司机与信号员应密切配合，服从信号统一指挥。
3，QPK卷扬启闭机作业中，如果遇到停电，应切断电源，操作作业完毕，应断开电源，锁好配电箱，清整场地障碍物。

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

操作电动螺杆启闭机注意事项

1，电动螺杆启闭机安装时底座地基,必须平整牢固，必须预留有地脚螺丝孔的精确位置，螺杆启闭机安装到位后，必须测量水平再浇灌固定。

成都川水四方水利设备有限公司—专业成都螺杆启闭机厂家整理。

2，电动螺杆启闭机的丝杆必须平行于闸门研磨轨道表面，同时垂直与吊耳轴、双吊点式两个机座必须平衡，两个丝杆必须平行，同时垂直与吊耳轴、手摇螺杆启闭机或手电两用启闭机，必须先手动启闭上下几次，达到规范操作后才能带电操作。

螺杆启闭机主要产品

螺杆启闭机工作原理是用螺杆直接或通过导向滑块和连杆与闸门门叶相连接，利用螺杆上下移动来启闭闸门的主要设备。手动和电动人工螺杆启闭机是利用螺杆支承在承重螺母内，螺母和传动机构固定在支承架上，接通电源或用人力手摇柄拖动传动机构，带动承重螺母旋转，使螺杆升降来启闭闸门。螺杆启闭机规格主要有：0.5吨、1吨、2吨、3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50吨、60吨，分为单吊点和双吊点两大系列，按驱动方式分为手摇、手电两用两种形式。启门力50吨、60吨的螺杆式启闭机只供电动使用，供货时，随机摇把只供安装、空载调整时手摇使用，负载时不推荐使用手摇。根据用户水利工程设计要求，还可生产双吊点螺杆启闭机，螺杆启闭机是一种水利工程专用机械，主要适用于水利水电、市政建设、水产养殖及农田水利建设等工程的各种闸门启闭控制。

螺杆启闭机主要产品有：

1，手电两用螺杆启闭机。

2，手推螺杆启闭机。

3，侧摇螺杆启闭机。

4，手动螺杆启闭机。

安装螺杆启闭机注意事项

螺杆启闭机是用螺纹杆直接或通过导向滑块，连杆与四川闸门门叶相连接，螺杆上下移动以启闭闸门的机械，主要适用于灌区各级渠道上的涵闸及引水枢纽工程的闸门启闭，主要有以下安装事项：

1，保持基础布置平面水平180o,，螺杆启闭机底座与基础布置平面的接触面积要达到90%以上，螺杆轴线要垂直闸台上衡量的水平面，要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。

2，将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘，螺杆的下方与闸门连接。

3，螺杆启闭机的基础建筑物安装必须稳固安全，机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。

保养螺杆启闭机注意事项

1，操作人员必须掌握螺杆启闭机的结构、性能与操作方法，并有一定的机械知识，以确保螺杆启闭机的正常运转。
2，操作前，对螺杆启闭机进行全面检查，各部位润滑情况是否良好，螺栓是否松动，电动螺杆启闭机检查电源线路是否接通，开关是否良好。

3，电动螺杆启闭机运转时，操作人员不得离开现场，发现问题立即停机。
4，螺杆启闭机维修时，必须清除载荷。
5，螺杆启闭机在使用时，需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。

成都川水四方水利设备有限公司—专业成都螺杆启闭机厂家整理。
