QPQ双吊点卷扬启闭机产品简介

QPQ双吊点卷扬启闭机属于四川启闭机厂家生产的一种产品，主要适用于水利水电工程中用来启闭闸门的装置，主要功能是关闭泄水，进水及尾水孔口，调节发电量，泄洪排漂，控制船只通行等。卷扬启闭机现在大多数是以电动机为动力，中小容量规格可配手摇装置，方便于人工随时启闭闸门。产品由电动机、联轴器、传动轴、减速器、制动器、开式齿轮、卷筒部分、主令控制器、机架、滑轮等部分组成。产品起吊的钢丝绳穿过滑轮、定滑轮及平衡轮，两头分别用压板固定于卷筒左右螺旋槽的端部（或中间部）。工作时，电动机的动力通过联轴器、减速器及开式齿轮带动卷筒转动，钢丝绳在螺旋槽内收进或放出，使闸门得到启闭。主令控制器可控制闸门的上、下限定位置，制动器可使闸门停留在所需要的任何位置。卷扬启闭机是由起升机构、机架及电气控制系统组成。起升机构主要由滑轮组、卷筒组、驱动装置（包括形式齿轮副、减速器、制动器、电动机等）及安全装置等部件组成，启闭机通过位于滑轮组动滑轮上的吊具与闸门相连，来带动闸门升降启闭。产品工作原理是由电动机通过带动制动轮联轴器和减速器驱动开式齿轮副和卷筒转动，卷筒上钢丝绳又通过滑轮和平衡滑轮实现吊具的升降。卷扬启闭机一般不宜彩单联滑轮组，因为单联滑轮组在提起或下放闸门的过程中，会使闸门产生水平位移，从而引起闸门晃动。双联滑轮组在工作时无此现象发生，另外滑轮组的倍率宜采用偶数，可避免因钢丝绳的张图使动滑轮组产生扭转，而且平衡滑轮布置在定滑轮上，可用来操纵荷载限制器。

QPQ双吊点卷扬启闭机主要特点概述

卷扬启闭机具有结构简单、安装方便等主要特点，产品广泛适用于灌区各级渠道上的涵洞闸门和引水工程闸门作为启闭设备，但目前使用的一些卷扬启闭机不能有效的预防顶闸事故的发生，即便在设备上安装了限位开关，也只能起限位作用，在卷扬启闭机运行过程中稍有不慎将会发生顶断设备机梁使钢筋混凝土梁上缘开裂破坏，严重的会发生启闭机台（梁）位移、旋转、倾复，甚至造成操作人员伤亡，设备还会引起电机过载而烧毁，严重影响水利工程的安全运行和威胁操纵人员安全。

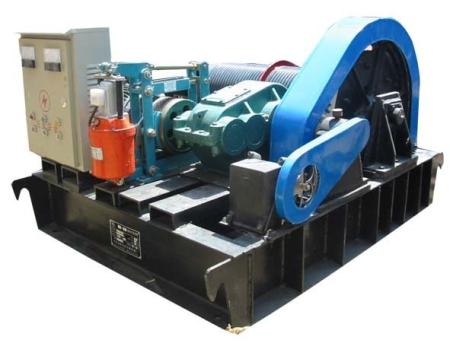

QPQ双吊点卷扬启闭机外形示意图

QPQ双吊点卷扬启闭机安装布置示意图

QPQ双吊点卷扬启闭机外形安装尺寸

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

1，卷扬启闭机产品型号说明
2、QPQ、QPK、QPG、QPT卷扬启闭机产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。
3、QPQ、QPK、QPT、QP卷扬列启闭机不能做也全斜吊运行。
4、QPG、QPK、QPT、QPG卷扬启闭机的钢丝绳采用6W（19）型，公称抗拉强度1550~1700N/mm2。钢丝绳随机供应，常规每单机供40m。
5、卷扬启闭机设有上下行程限位开关作极限保护运行。
6、卷扬启闭机的吊点中心距应按参数中规定的范围内选择正确数值。
7、卷扬启闭机械强度按轻型工作级别计算，电动机按智期运行；若工作级别需提高，用户应提出，然后更换启闭机制造图样种类，制造并供货。
8、闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定。
9、QPK卷扬启闭机有快速、慢速两种下降速度，慢速是正常通电情况下的速度；快速是电机不通电靠闸门自重（或水柱压力）等荷重作用下带动机快速下降，其快速值受调速器控制，不得超过5m/min，快速闭门时间一般为2min。
10、卷扬启闭机启门高度；用户应提供参数值或给出闸门销轴中心至启闭机底座距离，有拉杆时则销轴中心应为最高位置一节的上轴孔中心。

QPQ双吊点卷扬启闭机调试要点
1，QPQ双吊点卷扬启闭机在调试前必须空载全行程应上、下升降3次，才能对设备进行调试。
2，QPQ双吊点卷扬启闭机电气设备是否有异常发热现象。
3，QPQ双吊点卷扬启闭机电动机运行应平稳，三相电流不平衡度不应超过±10%，并应测出电流值。
4，检查和调试QPQ双吊点卷扬启闭机限位开关(包括充水平压开度接点)，开关动作应准确可靠。
5，检查QPQ双吊点卷扬启闭机的高度指示器和荷重指示器应准确反映行程和重量、到达上下极限位置后，主令开关应能发出信号并自动切断电流，使启闭机停止运转。
6，QPQ双吊点卷扬启闭机所有机械部件运转时，均不能有冲击声和其他异常声音，钢丝绳在任何部位均不得与其他部件相摩擦。
QPQ双吊点卷扬启闭机使用注意事项
QPQ双吊点卷扬启闭机经常不使用的情况下，尽量把机械停放在干燥的室内，不得已停在室外的情况下，必须先在平坦的地面上并铺垫木板，还必须至少用油布盖好，QPQ双吊点卷扬启闭机长期存放前，必须对机器内部先进行保养、修复损坏机件，并对其进行彻底清理，保持技术状态良好，在存放处的排列和布置，应保证任何一台机器的进出均不受其他机械的影响，必须将机器的燃油控制杆置于怠速位置，各操纵杆置于空挡位置，然后放掉电动机内的冷却水，停放期间应每月启动一次发动机，使机器作短距离行驶，使各零件润滑处建立新的油膜，防止生锈，在启动前应注满冷却水，结束时应放尽冷却水。

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

操作电动螺杆启闭机注意事项

1，电动螺杆启闭机安装时底座地基,必须平整牢固，必须预留有地脚螺丝孔的精确位置，螺杆启闭机安装到位后，必须测量水平再浇灌固定。

成都川水四方水利设备有限公司—专业成都螺杆启闭机厂家整理。

2，电动螺杆启闭机的丝杆必须平行于闸门研磨轨道表面，同时垂直与吊耳轴、双吊点式两个机座必须平衡，两个丝杆必须平行，同时垂直与吊耳轴、手摇螺杆启闭机或手电两用启闭机，必须先手动启闭上下几次，达到规范操作后才能带电操作。

螺杆启闭机主要产品

螺杆启闭机工作原理是用螺杆直接或通过导向滑块和连杆与闸门门叶相连接，利用螺杆上下移动来启闭闸门的主要设备。手动和电动人工螺杆启闭机是利用螺杆支承在承重螺母内，螺母和传动机构固定在支承架上，接通电源或用人力手摇柄拖动传动机构，带动承重螺母旋转，使螺杆升降来启闭闸门。螺杆启闭机规格主要有：0.5吨、1吨、2吨、3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50吨、60吨，分为单吊点和双吊点两大系列，按驱动方式分为手摇、手电两用两种形式。启门力50吨、60吨的螺杆式启闭机只供电动使用，供货时，随机摇把只供安装、空载调整时手摇使用，负载时不推荐使用手摇。根据用户水利工程设计要求，还可生产双吊点螺杆启闭机，螺杆启闭机是一种水利工程专用机械，主要适用于水利水电、市政建设、水产养殖及农田水利建设等工程的各种闸门启闭控制。

螺杆启闭机主要产品有：

1，手电两用螺杆启闭机。

2，手推螺杆启闭机。

3，侧摇螺杆启闭机。

4，手动螺杆启闭机。

安装螺杆启闭机注意事项

螺杆启闭机是用螺纹杆直接或通过导向滑块，连杆与四川闸门门叶相连接，螺杆上下移动以启闭闸门的机械，主要适用于灌区各级渠道上的涵闸及引水枢纽工程的闸门启闭，主要有以下安装事项：

1，保持基础布置平面水平180o,，螺杆启闭机底座与基础布置平面的接触面积要达到90%以上，螺杆轴线要垂直闸台上衡量的水平面，要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。

2，将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘，螺杆的下方与闸门连接。

3，螺杆启闭机的基础建筑物安装必须稳固安全，机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。

保养螺杆启闭机注意事项

1，操作人员必须掌握螺杆启闭机的结构、性能与操作方法，并有一定的机械知识，以确保螺杆启闭机的正常运转。
2，操作前，对螺杆启闭机进行全面检查，各部位润滑情况是否良好，螺栓是否松动，电动螺杆启闭机检查电源线路是否接通，开关是否良好。

3，电动螺杆启闭机运转时，操作人员不得离开现场，发现问题立即停机。
4，螺杆启闭机维修时，必须清除载荷。
5，螺杆启闭机在使用时，需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。
