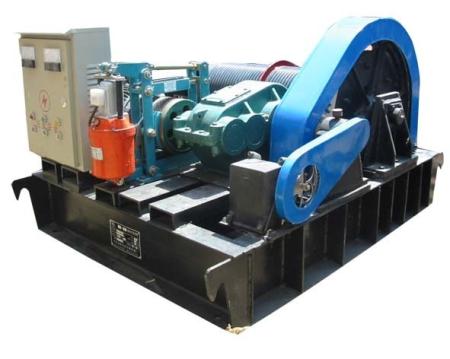

卷扬启闭机工作原理
卷扬启闭机属于四川启闭机厂家生产的一种产品，是由起升机构、机架及电气控制系统组成。起升机构主要由滑轮组、卷筒组、驱动装置（包括形式齿轮副、减速器、制动器、电动机等）及安全装置等部件组成，启闭机通过位于滑轮组动滑轮上的吊具与闸门相连，来带动闸门升降启闭。产品工作原理是由电动机通过带动制动轮联轴器和减速器驱动开式齿轮副和卷筒转动，卷筒上钢丝绳又通过滑轮和平衡滑轮实现吊具的升降。卷扬启闭机一般不宜彩单联滑轮组，因为单联滑轮组在提起或下放闸门的过程中，会使闸门产生水平位移，从而引起闸门晃动。双联滑轮组在工作时无此现象发生，另外滑轮组的倍率宜采用偶数，可避免因钢丝绳的张图使动滑轮组产生扭转，而且平衡滑轮布置在定滑轮上，可用来操纵荷载限制器。

卷扬启闭机结构概述

卷扬启闭机工作原理是利用钢索或钢索滑轮组作吊具与闸门连接，通过齿轮传动系统使卷扬筒绕和放钢索从而带动升降的机械，产品具有构造简单科学，维护检修方便等特点。主要适用于各种类型大口径闸门，卷扬启闭机分为单吊点卷扬启闭机和双吊点卷扬启闭机两种，双吊点卷扬启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行，可做成一边驱动或两边驱动，卷扬启闭机一般是一扇水利闸门安装配套一台，安装位置一般是在高出闸门槽顶部的闸墩上。

卷扬启闭机主要产品

主要产品有：按吊具移动的方向分为单向移动卷扬启闭机和双向移动卷扬启闭机，单向移动卷扬启闭机的吊具仅沿坝面线左右移动，双向移动卷扬启闭机不仅沿坝轴线方向左右移动，而且也能上、下方向移动。单向移动卷扬启闭机的主提升机构直接紧固在台车或门形构架的上平面上。双向移动卷扬启闭机的主提升机构设置在台车或门形构架上平面的车上，车沿轨道行走的方向与台车或门形构架的移动方向成垂直，通常也称双向移动启闭机的台车或门形构架为大车架。卷扬启闭机按移动架状况分为台车移动卷扬启闭机和门形移动卷扬启闭机（亦称门式启闭机、门式起重机）。台车移动卷扬启闭机主提升机构设置在底部装行走车轮的平面构架式台车上，门形移动卷扬机的主提升机构设置在装有行走车轮的门形构架上，台车移动卷扬启闭机通常行走在闸门门槽顶部平面或平面以上的混凝土排架上，门式移动卷扬启闭机仅行走在闸门门槽顶部平面上，门式卷扬启闭机门架腿上有时也设回转式悬臂吊钩以便起吊其他设备，从而构成多用途门形移动式的产品。

卷扬启闭机安装步骤
1，安装卷扬启闭机时，要保正安装安置的基座必须平稳牢固，设置可靠的地锚并应搭设工作棚，操作人员的位置应能看清指挥人员和拖动或起吊的物件。卷扬启闭机作业前检查启闭机与地面固定情况、防护设施、电气线路接地线、制动装置和钢比绳等全部合格后方可使用。
2，使用皮带和开式齿轮传动的部分，均须设防护罩，导向滑轮不得用开口拉板式滑轮。 以动力正反转的启闭机，卷筒旋转方向应和操纵开关上指示的方向一致。
3，从卷筒中心线到第一个导向滑轮的距离，带槽卷筒应大于卷筒宽度的15倍，无槽卷筒应大于20倍，当钢丝绳在卷筒中间位置时，滑轮的位置应与卷筒轴心垂直。启闭机自动操纵杆的行程范围内不得有障碍物。

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

卷扬启闭机型号编制表

卷扬启闭机安装步骤简介
1，安装卷扬启闭机时，要保正安装安置的基座必须平稳牢固，设置可靠的地锚并应搭设工作棚，操作人员的位置应能看清指挥人员和拖动或起吊的物件。卷扬启闭机作业前检查启闭机与地面固定情况、防护设施、电气线路接地线、制动装置和钢比绳等全部合格后方可使用。
2，使用皮带和开式齿轮传动的部分，均须设防护罩，导向滑轮不得用开口拉板式滑轮。 以动力正反转的启闭机，卷筒旋转方向应和操纵开关上指示的方向一致。
3，从卷筒中心线到第一个导向滑轮的距离，带槽卷筒应大于卷筒宽度的15倍，无槽卷筒应大于20倍，当钢丝绳在卷筒中间位置时，滑轮的位置应与卷筒轴心垂直。启闭机自动操纵杆的行程范围内不得有障碍物。

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

操作卷扬启闭机注意事项
1，要求卷扬启闭机上的卷筒上的钢丝绳应排列整齐，如发现重叠和斜绕时，应停机重新排列。严禁在转动中用手、脚去拉踩钢丝绳。钢丝绳不许放完，最少应保留三圈，钢丝绳不许打结、扭绕，在一个节距内断线超过10％时，应予更换。
2，在卷扬启闭机操作中，任何人不得跨越钢丝绳，物件提升后，操作人员不得离开启闭机。休息时物件或吊笼应降至地面。 作业中，司机、信号员要同吊起物保持良好的能见度，司机与信号员应密切配合，服从信号统一指挥。
3，卷扬启闭机作业中，如遇停电，应切断电源，将提升物降至地面。 作业完毕，应断开电源，锁好开关箱。 提升吊笼或物件应降至地面，清整场地障碍物，以上都是要求注意的内容。

卷扬启闭机施工要求
1，卷扬启闭机施工单位，要将启闭机应安装在平整坚实、视野良好的地基之上，机身和地锚必须牢固。要求启闭机与导向滑轮中心线应垂直对正，启闭机距离滑轮一般应不小于十五米。
2，在卷扬启闭机吊装作业前，应检查钢丝绳、离合器、制动器、保险棘轮，传动滑轮等，确定安全可靠，方可操作。钢丝绳在卷筒上必须排列整齐，作业中最少需保留三圈。在作业时，不准有人跨越启闭机的钢丝绳经防止出现意外。
3，在闸门起吊需在空中停留时，除使用制动器外，并应用棘轮保险卡牢，操作时，严禁擅自离开岗位。
4，卷扬启闭机工作中要听从指挥人员的信号，信号不明或可能引起事故时，应暂停操作，待弄清情况后方可继续作业。作业中突然停电，应立即拉开闸刀，并将运送物件放下。

卷扬式启闭机完成安装后检查事项

1，卷扬式启闭机完成安装后应能做到在主泵突然停机时应能立即自动下放，开机时能自动提升。

2，卷扬式启闭机完成安装后应测试有水状态时启闭机提升和关闭闸门的速度是否满足设计要求。

3，卷扬式启闭机完成安装后应进行快速下放闸门，并且在在启闭机电机侧，测量其振幅不得超过±0.10mm，噪音不得大于85分贝是否达到要求。

4，卷扬式启闭机完成安装后应做到快速下放时，闸门不得冲击底板，钢丝绳不得松弛。

卷扬启闭机调试要点
1，卷扬启闭机在调试前必须空载全行程应上、下升降3次，才能对设备进行调试。
2，检查卷扬启闭机电气设备是否有异常发热现象。
3，卷扬启闭机电动机运行应平稳，三相电流不平衡度不应超过±10%，并应测出电流值。
4，检查和调试卷扬启闭机限位开关(包括充水平压开度接点)，开关动作应准确可靠。
5，检查卷扬启闭机的高度指示器和荷重指示器应准确反映行程和重量、到达上下极限位置后，主令开关应能发出信号并自动切断电流，使启闭机停止运转。
6，卷扬启闭机所有机械部件运转时，均不能有冲击声和其他异常声音，钢丝绳在任何部位均不得与其他部件相摩擦。

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

螺杆启闭机顶闸事故的严重性

目前国内的螺杆启闭机不能有效的避免顶闸事故，即便在手电两用螺杆启闭机上安装了限位开关，也只能起限位作用，在启闭机运行过程中稍有不慎将会发生压弯螺杆、顶碎启闭机端盖，顶断启用机梁使钢筋混凝土梁上缘开裂破坏，严重的会发生启闭机台（梁）位移、旋转、倾复，甚至造成人员伤亡，电动启闭机还会引起电动机过载而烧毁电机，严重影响工程的安全运用，威胁着操作人员的人身安全，在中小型水库手电两用螺杆螺杆启闭机使用过程中都先后发生过顶闸事故，足以说明螺杆启闭机容易引发顶闸事故，应采取措施加以防范，确保水利工程和人员安全。

成都川水四方水利设备有限公司—专业成都螺杆启闭机厂家整理。

螺杆启闭机主要特点

使用螺杆启闭机注意事项

四川螺杆启闭机在安装前要检查好数据，确保部件良好，然后才能进行安装，正确的安装后还有在操作前进行调试，是否在载荷范围内，运作一段时间后要进行保清理。一定不能进行盲目操作，如果把闭闸的方向弄反，或者电动机由于电源相序变动改变了运转方向没有及时发现，这必然会出现顶闸事故，要经常对闸门进行检查，看是否有障碍物堵住闸槽，如果阻碍严重也会发生事故。操作员对螺杆启闭机的保养也非常重要，及时为机器各部位添加润滑油，检查螺栓是否有松动，开关是否有破损或解除不良，只有正确的操作和维护才能更好使用四川螺杆启闭机，防止事故的发生。

螺杆启闭机主要产品有：

1，手电两用螺杆启闭机。

2，手推螺杆启闭机。

3，侧摇螺杆启闭机。

4，手动螺杆启闭机。

5，双吊点螺杆启闭机。

6，液压螺杆启闭机。

7，摇摆螺杆启闭机。

8，移动螺杆启闭机。
